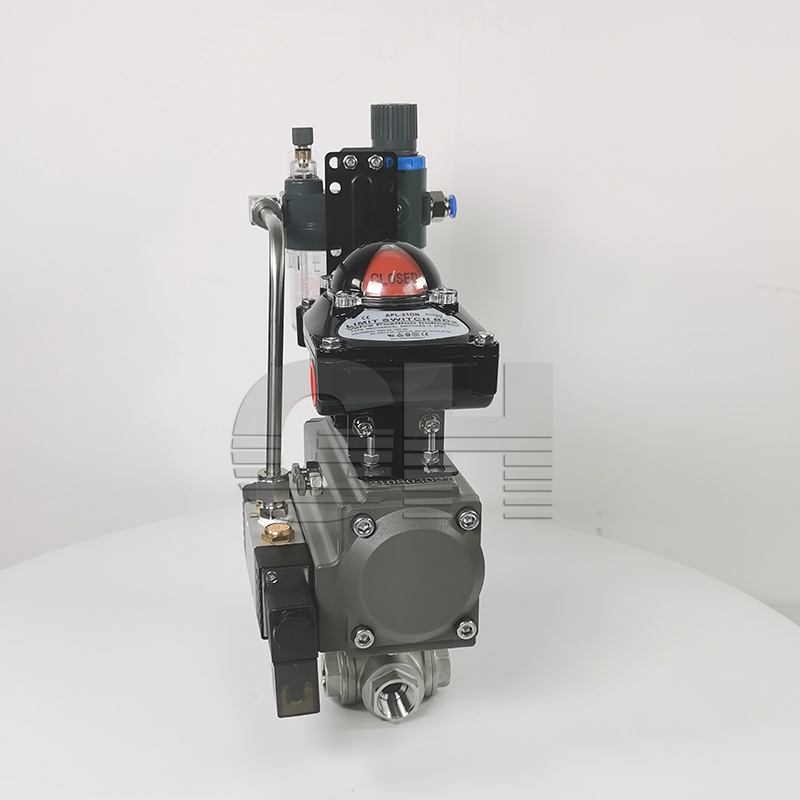

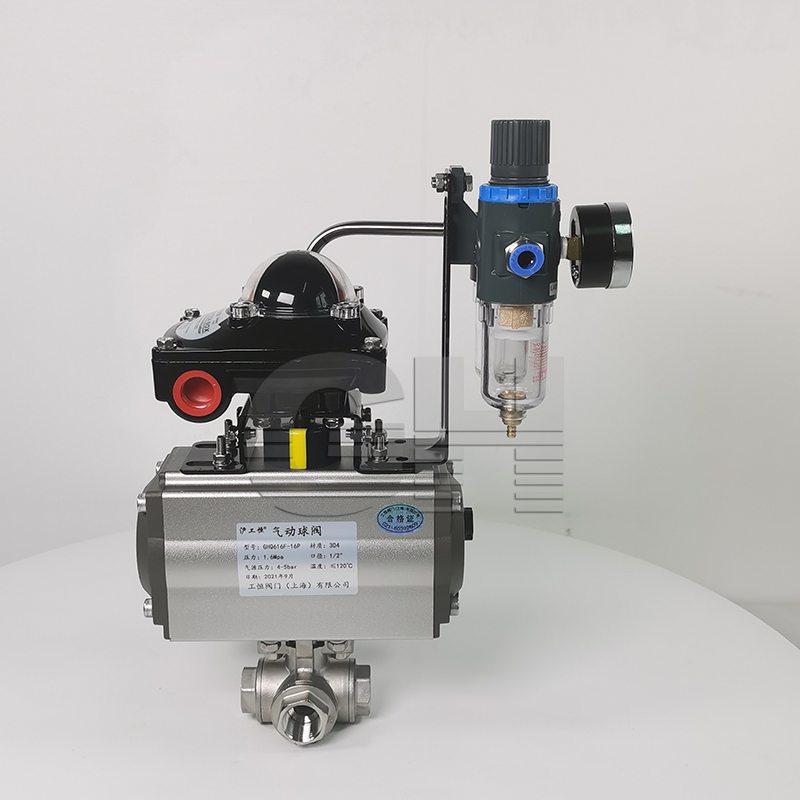

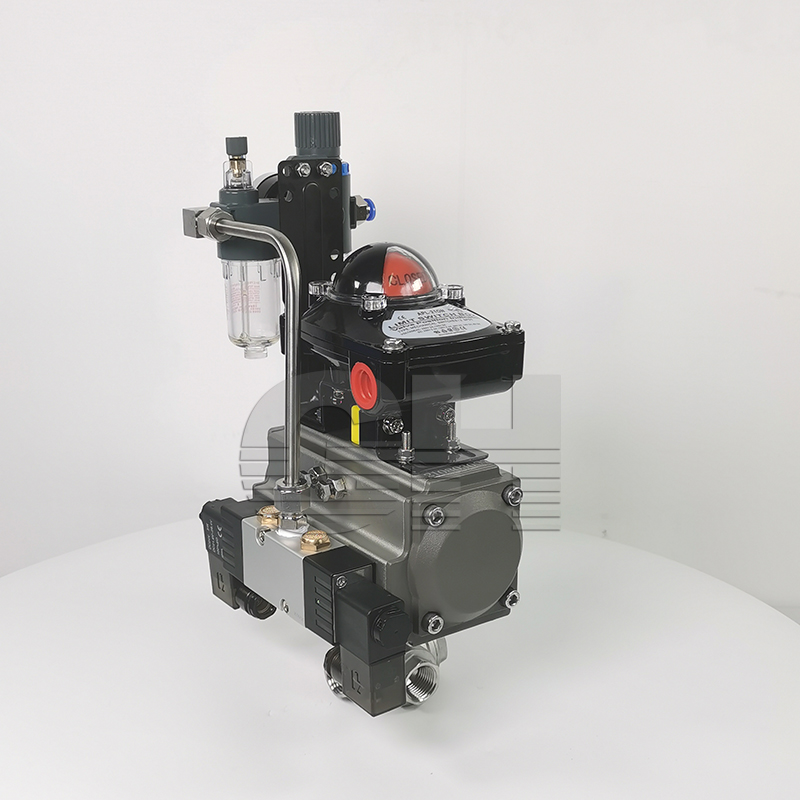

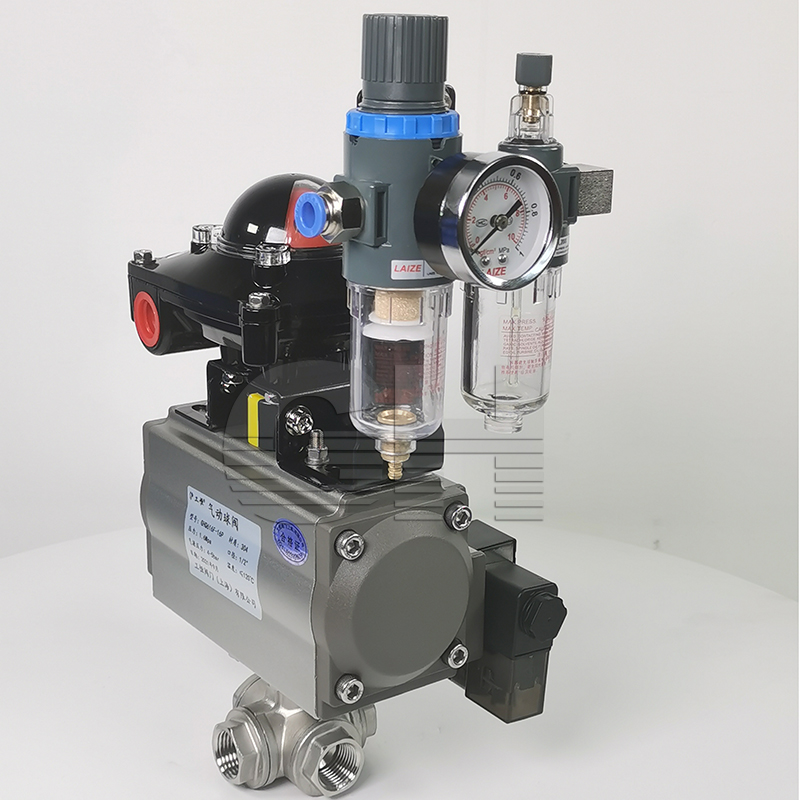

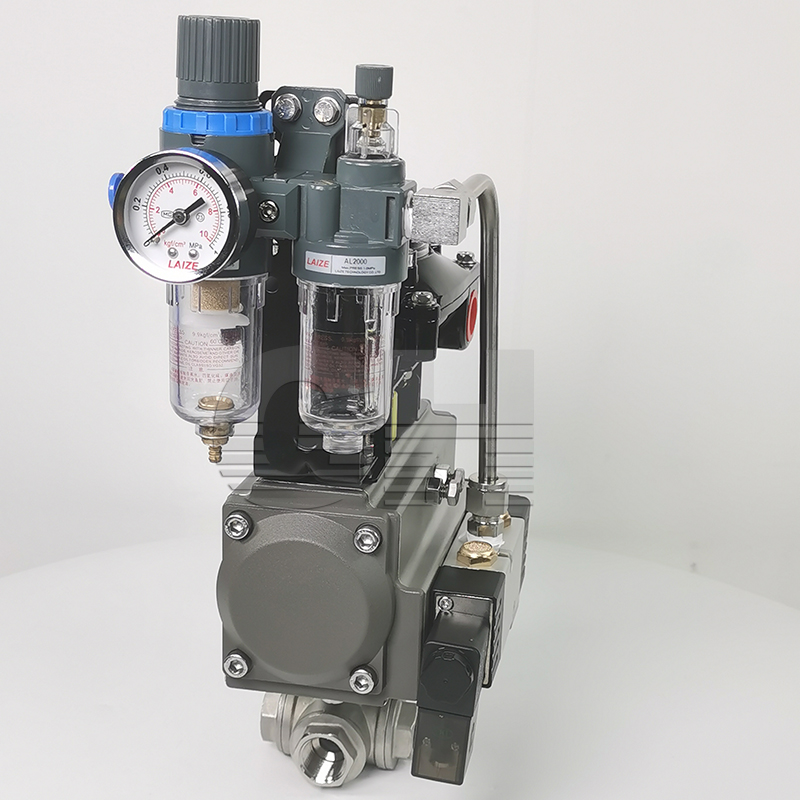

带执行器四通球阀 气动螺纹四通球阀
类别：气动阀门 日期：2021-11-30
| 品牌 : | 沪工恒 | 型号 : | GHQ616F |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN10-100mm |
| 适用介质 : | 水、油、气等某些腐蚀性液体 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 四通通式 |
产品详情
Product details
Product details
气动内螺纹四通球阀概述：
气动内螺纹四通球阀分L型和T型，法兰连接跟螺纹连接。L型四通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型四通球阀适用于介质的分流、合流或流向切换，T型孔道可以使四个通道互相连通或使其中两个通道连通，四通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
主要技术参数：
①螺纹类型：G•NPT•BSPT DIN259/2999
②阀门检验：ISO/DIN 5208—1987
③驱动装置：ISO 5211④公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤连接方式：螺纹 （L型、T型）⑥阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
⑦阀球材质：不锈钢CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL
⑨适用温度：-20℃～232℃～350℃
⑩适用介质：水、油、气等某些腐蚀性液体（W•O•G）⑪气缸选配：意大利AT
⑫气缸形式：双作用、单作用（弹簧复位式）
⑬环境温度：-20℃-+80℃⑭气源压力：双作用4～8bar、单作用5～8bar
⑮产品型号：Q615F/Q614F
气动内螺纹四通球阀性能参数与主要尺寸：
| 序号NO | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 阀盖 | 不锈钢CF8M/CF8 |
| 3 | 球 | 不锈钢CF8M/CF8 |
| 4 | 球垫 | 聚四氟乙烯PTFE |
| 5 | 阀杆 | 不锈钢CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯PTFE |
| 7 | 中口 | 聚四氟乙烯PTFE |
| 8 | 大薄片 | 聚四氟乙烯PTFE |
| 9 | 压盖螺母 | 不锈钢CF8M/CF8 |
| 10 | 手柄 | 不锈钢CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 华司 | 不锈钢CF8 |
| 13 | 螺帽 | 不锈钢CF8 |
| 14 | 锁定装置 | 不锈钢CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲盖 | 不锈钢CF8M/CF8 |
气动内螺纹四通球阀L型主要尺寸：
| 1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 1 1 / 4 " | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 1 1 / 2 " | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
气动内螺纹四通球阀T型主要尺寸：
| SIZE | d | L | H | D1 | F | G | W1 | W2 | h | 重量WT(g) | |
| 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1" | 20 | 100 | 80 | 145 | 102.0 < |
