Q611F气动三片式球阀 气动三片式球阀 气动AT丝扣
类别：气动阀门 日期：2021-11-30
| 品牌 : | 沪工恒 | 型号 : | Q611F |
| 材质 : | 不锈钢 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15-100 |
| 适用介质 : | 油品、水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
气动三片式球阀简介：

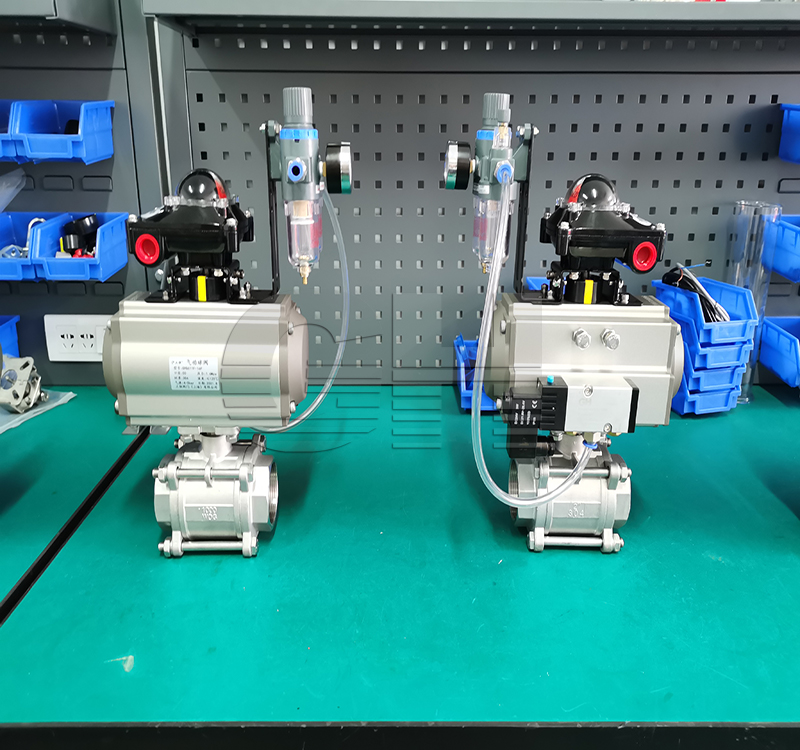

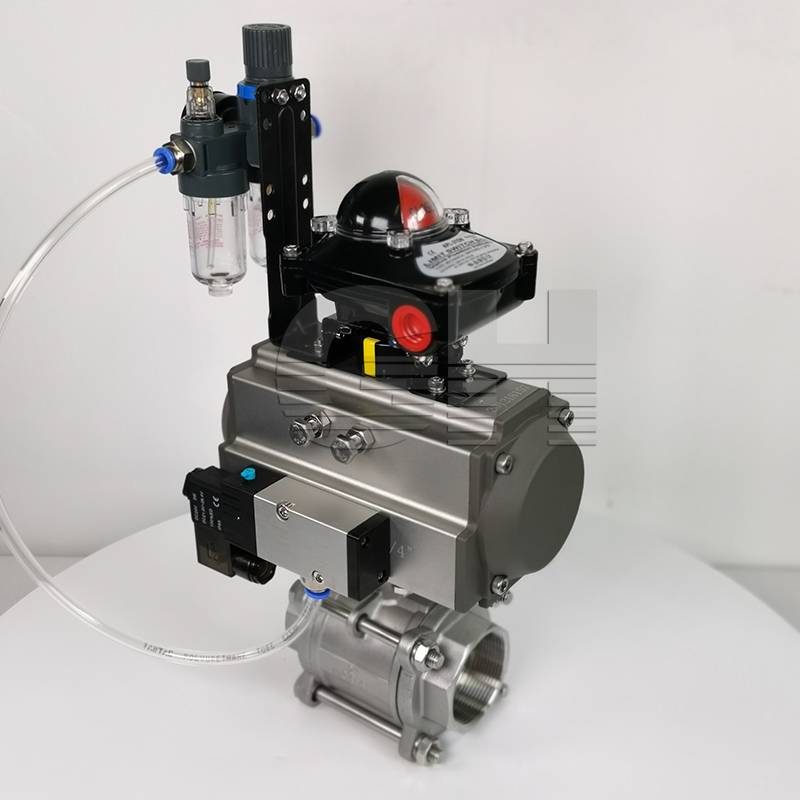

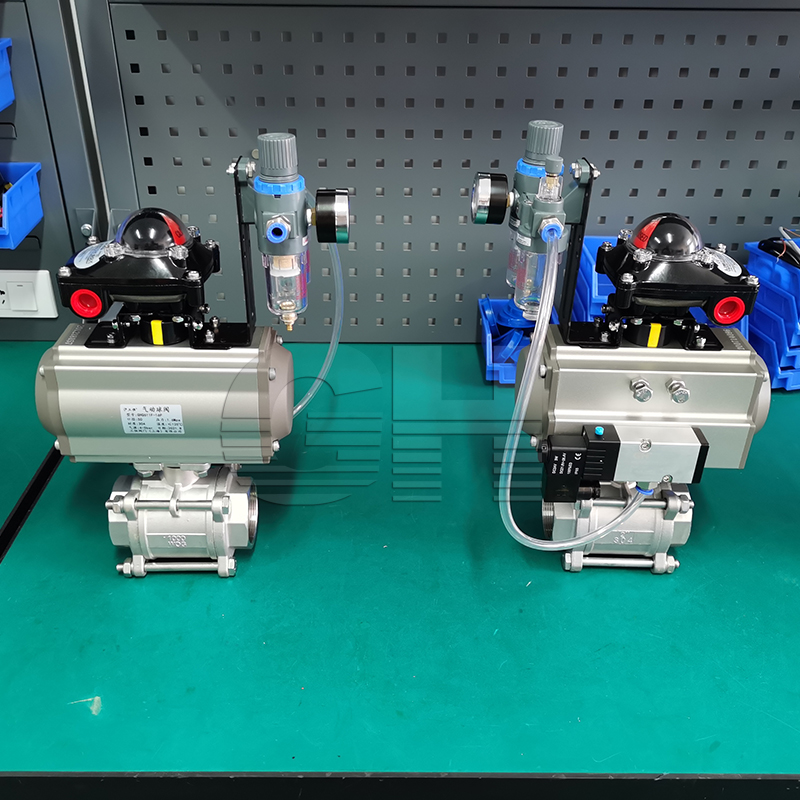

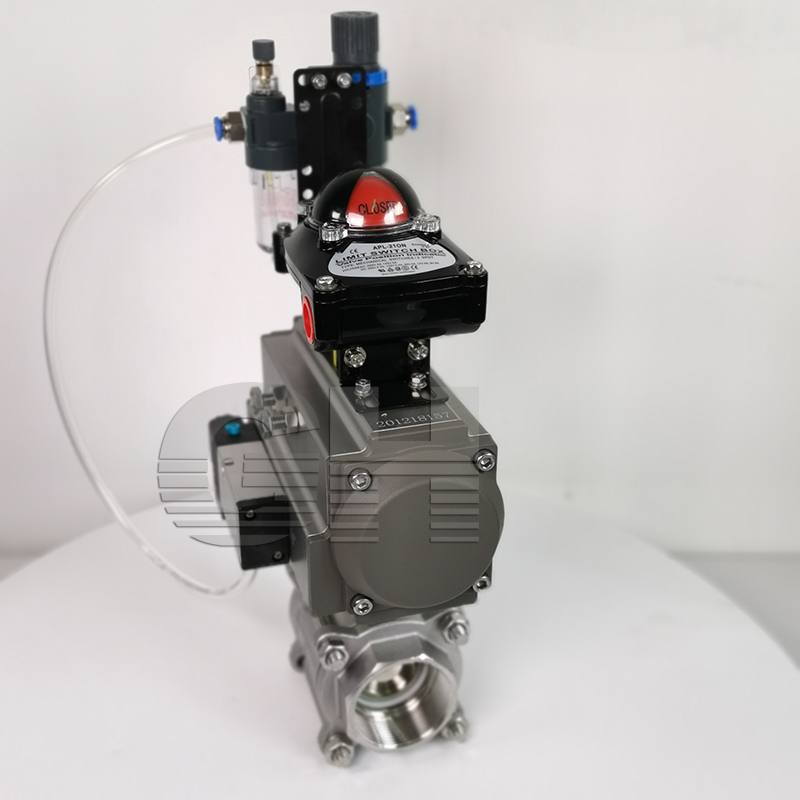

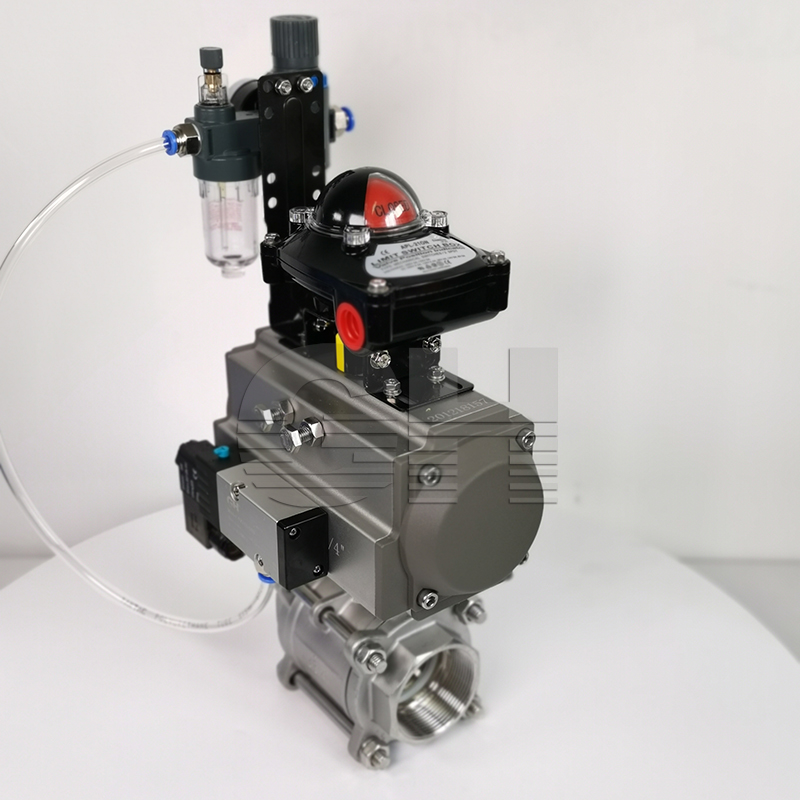

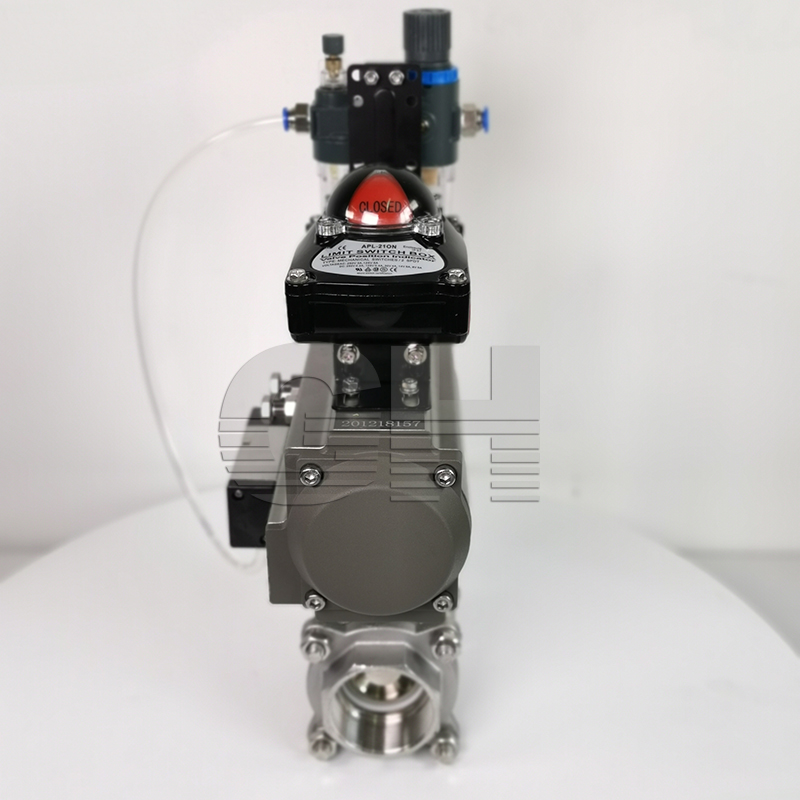

气动三片式球阀是由三片式球阀与气动执行器连接组成，采用三段式结构，由左右两片阀体与中间阀体组成，再用螺栓连接成一体，具有拆装简单维修方便等优点。气动三片式球阀根据作用形式分为双作用和单作用，单作用形式具有弹簧复位功能，可在遇到故障或没有气源时，自动归位到开启或关闭的状态。气动三片式球阀通过压缩空气为动力源，带动阀芯做0-90度的来回转动，即可实现对阀门的开关动作，在各个行业得到广泛应用，是常见的控制阀门。
气动三片式球阀优点：
1，采用三段式阀体，螺纹连接，结构紧凑，重量轻，从高真空高压力都可应用。2，外形小巧，节约安装空间，特别适用于机械体积小空间狭窄的工况当中。3，螺纹三片式气动球阀密封可靠，使用寿长，开关动作迅速，检修起来方便，易拆装。
产品参数
气动三片式球阀零件材料：
左右：阀体 WCB、CF8、CF8M、CF3M
阀座：PEFE、PPL、304、316
球体：WCB、CF8、CF8M、CF3M
密封圈：聚四氟乙烯、金属硬密封
中阀体：WCB、CF8、CF8M、CF3M
阀杆：2Cr13304、316、316L
填料压盖：WCB、CF8、CF8M、CF3M
可选附件：限位开关、定位器、电磁阀、减压阀
气动三片式球阀技术参数：
| 公称通径 | DN15～DN100(mm) |
| 公称压力 | PN1.0、1.6、2.5、4.0、6.4MPa |
| 连接方式 | 内螺纹 |
| 气源驱动 | 压缩空气4-6bar(可带手轮) |
| 温度范围 | 软密封:-30～180℃；硬密封:-40～425℃ |
| 阀体结构 | 三片式球阀（开度可选） |
| 密封材料 | 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H） |
| 适用介质 | 气体、液体、油类、腐蚀性介质等 |
| 阀体材质 | 开关模式（开关两位控制），调节型（4-20mA信号） |
三片式球阀与一片式、二片式的区别：
一片式球阀是一体式的，由一个塞头将球体固定，属于整体式的阀体,常用于小尺寸的阀门。
二片式球阀为两部分组成，由两片阀体夹住球体固定的，维修相对复杂，中间的螺丝松紧度很关键，关系到是否泄露的可能。
三片式球阀由左右两片阀体与中间阀体组成，再由两边带颈法兰夹住，其压力比其他两种球阀承受的压力要高些。
一般情况下内丝球阀多用一片式或三片式，而三片式球阀一般多为精铸阀门，二片式多用于法兰阀门。
