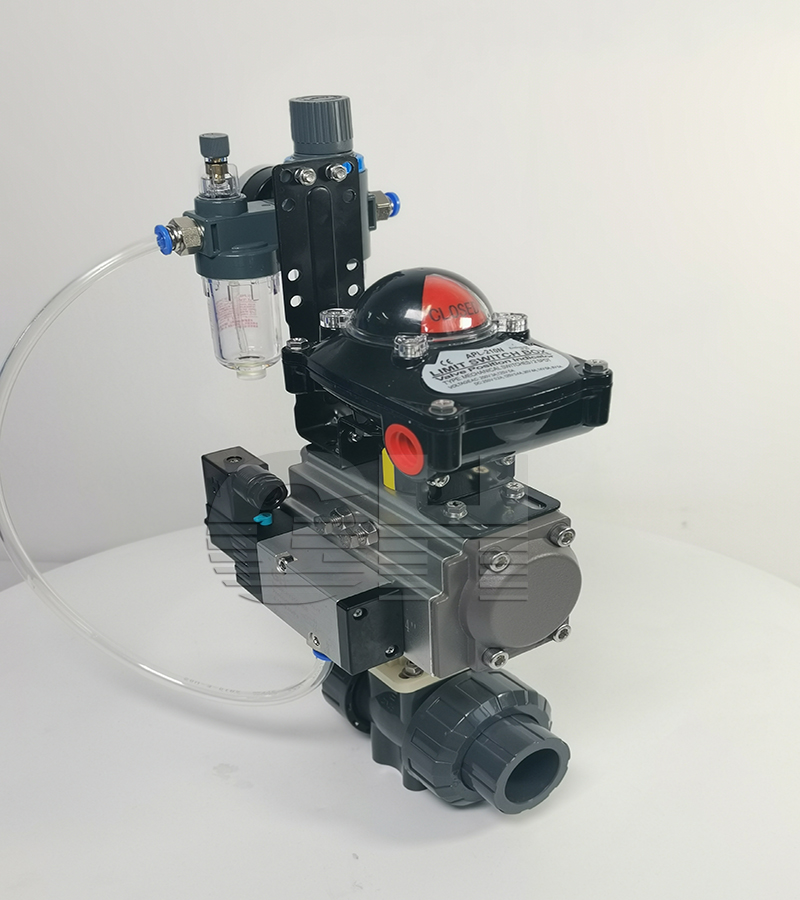

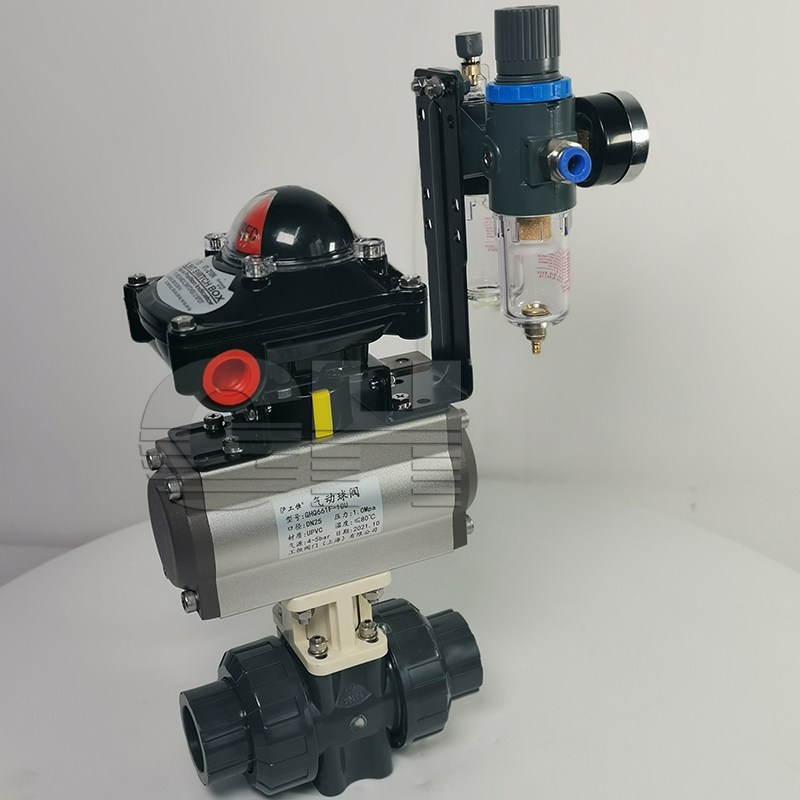

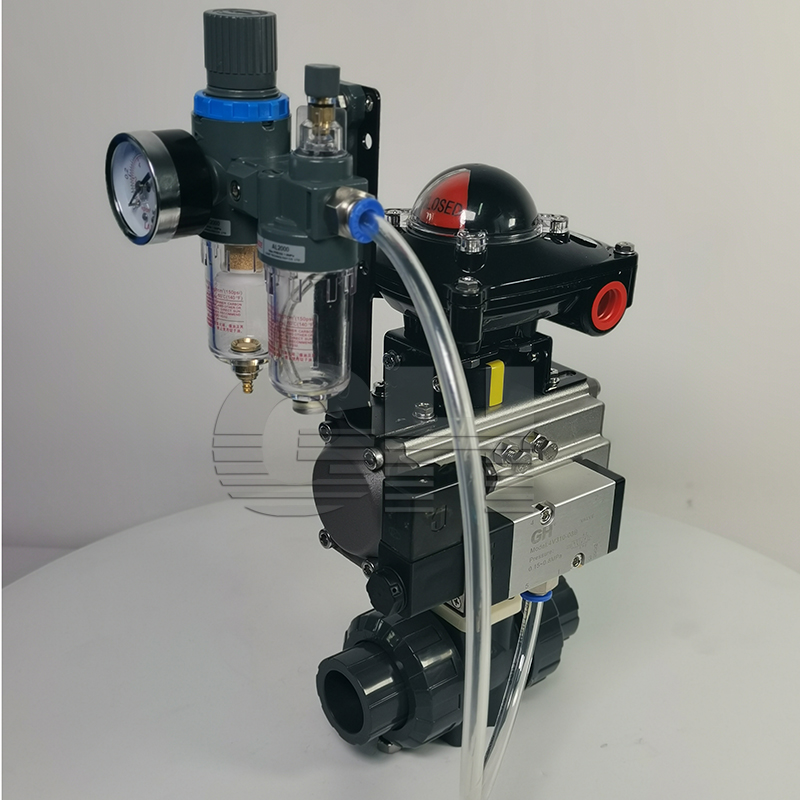

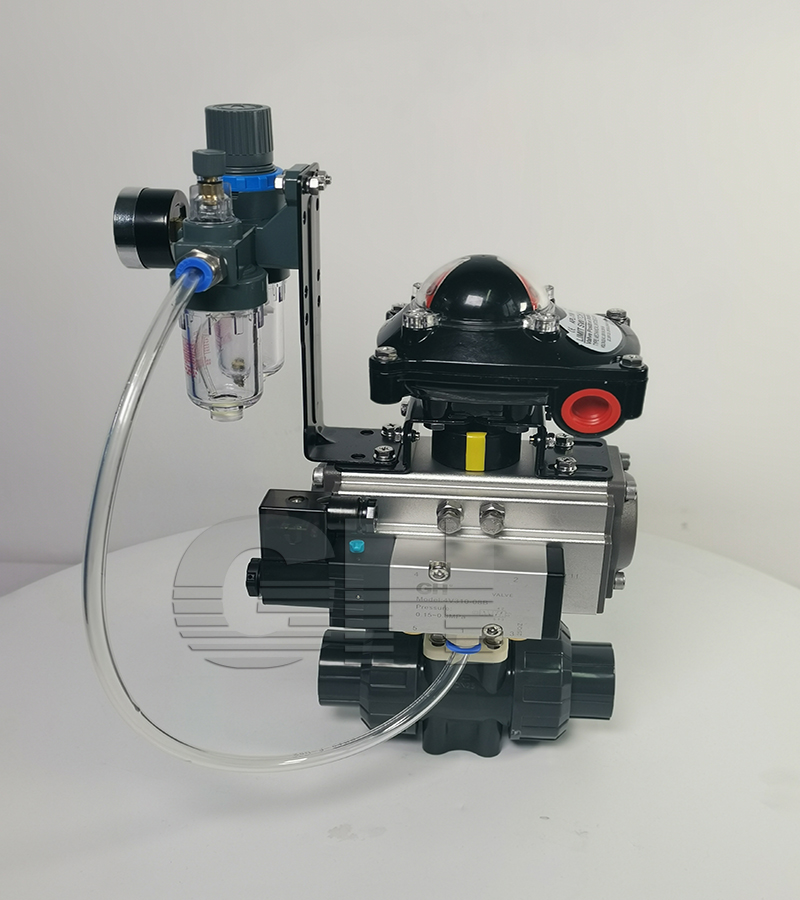

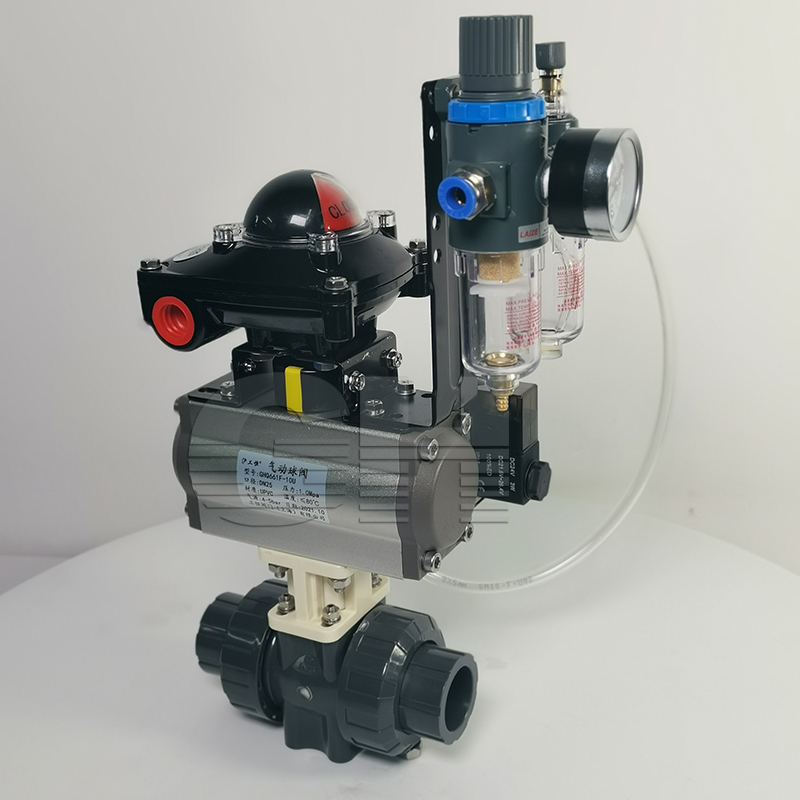

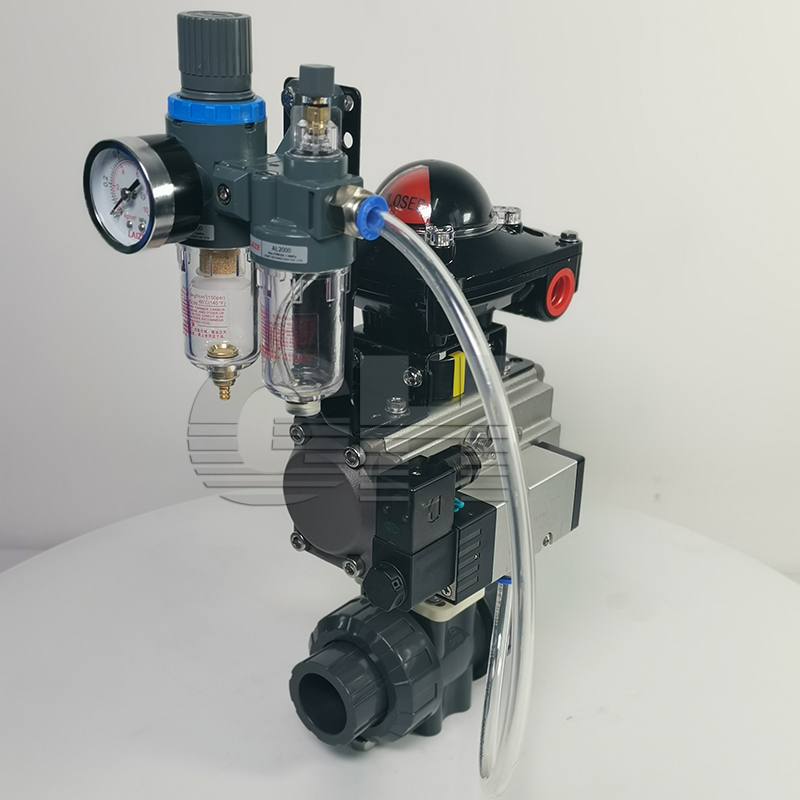

气动UPVC球阀 塑料球阀 GHQ661F-10U 塑料气动球阀U
类别：气动阀门 日期：2021-11-30
| 品牌 : | 沪工恒 | 型号 : | GHQ661F-10U |
| 材质 : | 塑料 | 连接形式 : | 快装 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15--50 |
| 适用介质 : | 水，腐蚀性，油品 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
GHQ661F-10S气动塑料球阀概述：
气动塑料球阀是公司全塑阀门系列产品。Q661F-10S气动塑料球阀采用一体式气动执行器和塑料球阀组成，通过压缩空气即可直接进行开关量调节。Q661F-10S气动塑料球阀耐腐蚀性能优良，密封圈采用F4，密封可靠，启闭力矩小，流体阻力小，启闭迅速，结构简单，外形美观。随着塑料管道在冷热给水和工业管道应用中所占比例的不断提高，塑料阀门的质量控制越来越显得尤其重要。由于塑料阀门所具有的质量轻、耐腐蚀、不吸附水垢、可与塑料管路一体化连接和使用寿命长的特点，其各方面应用的优势是其他阀门无法相比的。
Q661F-10S气动塑料球阀连接尺寸：
| 公称通径 | dn | I | D | D1 | L |
| 15 | 20 | 16 | 45 | 31 | 112 |
| 20 | 25 | 19 | 55 | 37 | 132 |
| 25 | 32 | 22 | 66 | 44 | 144 |
| 32 | 40 | 26 | 82 | 54 | 167 |
| 40 | 50 | 31 | 98 | 65 | 172 |
| 50 | 63 | 38 | 120 | 79 | 206 |
| 65 | 75 | 44 | 140 | 92 | 273 |
| 80 | 90 | 51 | 163 | 108 | 303 |
| 100 | 110 | 61 | 225 | 146 | 333 |
| 单位为毫米（mm） | |||||
Q661F-10S气动塑料球阀安装维护说明：
1、安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。
2、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
3、操作球阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。
4、阀应存放在干燥通风的室内，严禁堆放，库存球阀的两端通道必须封口，且启闭件应处于微开启状态。
