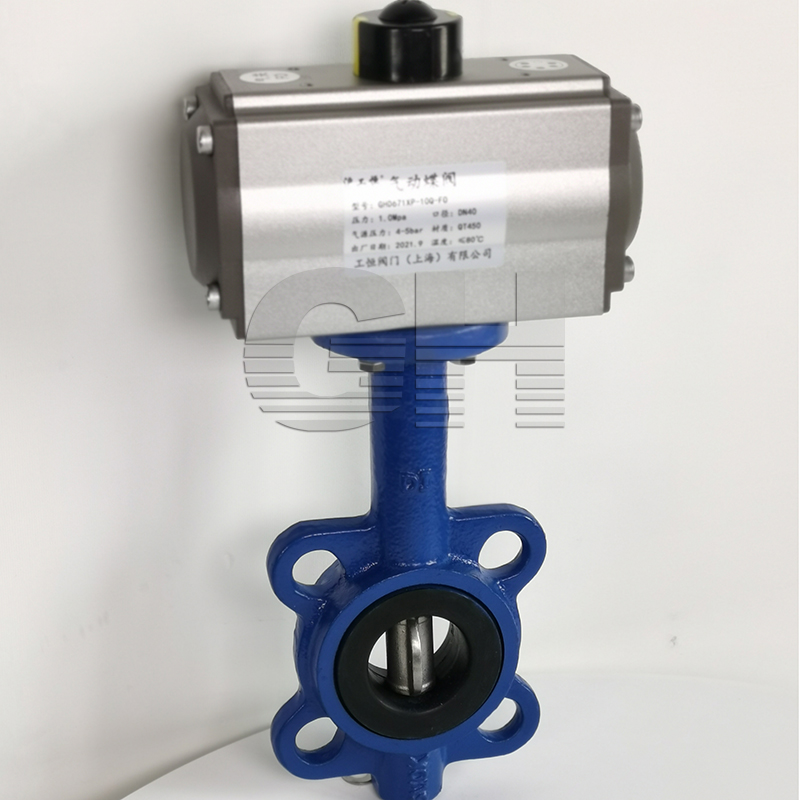

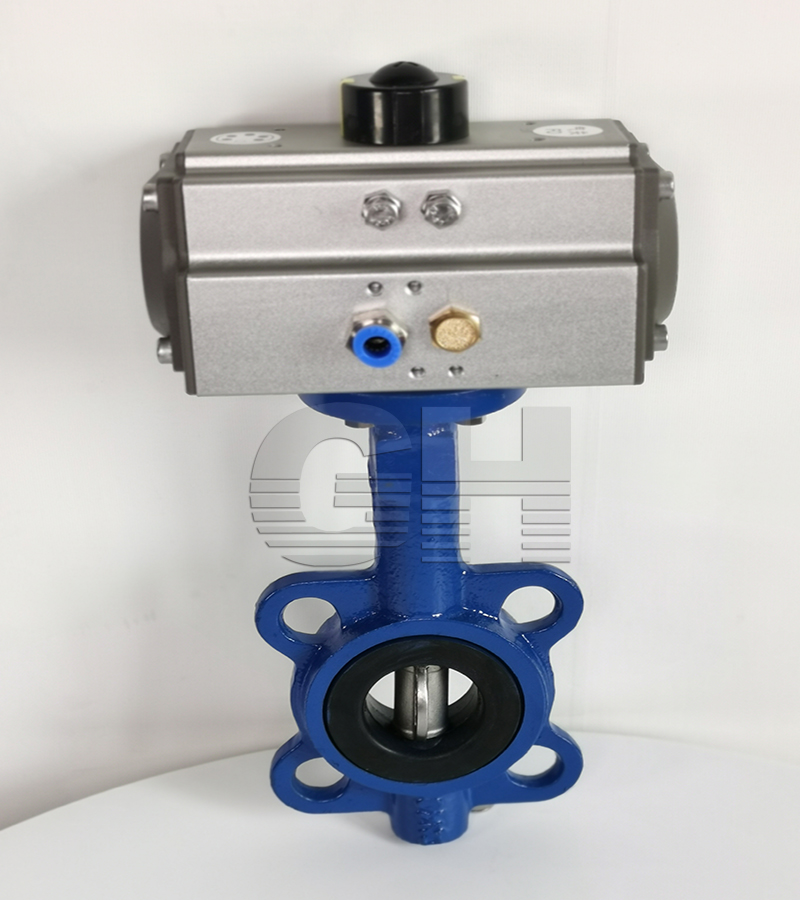

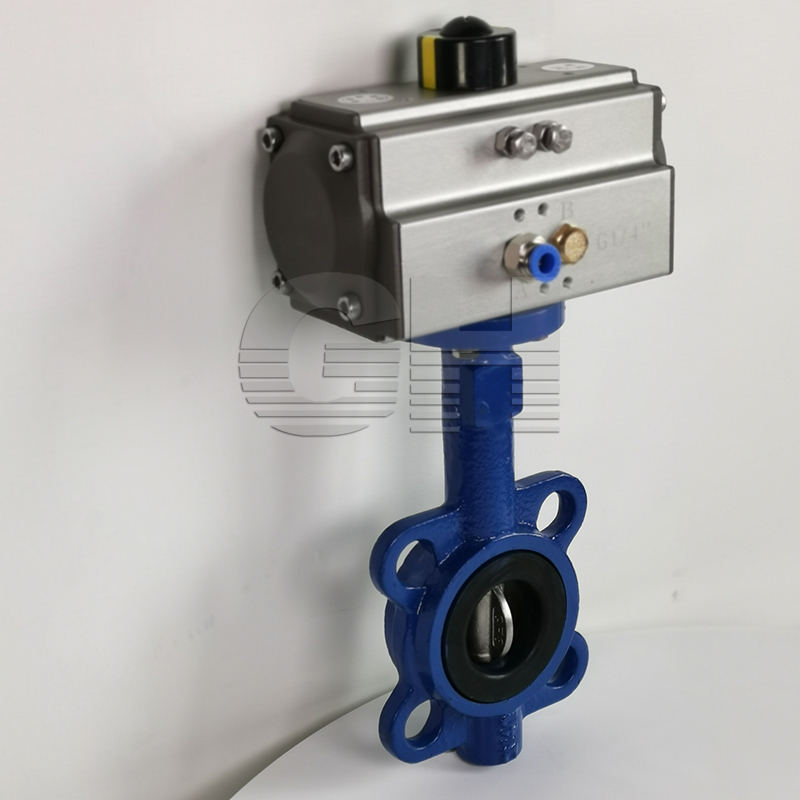

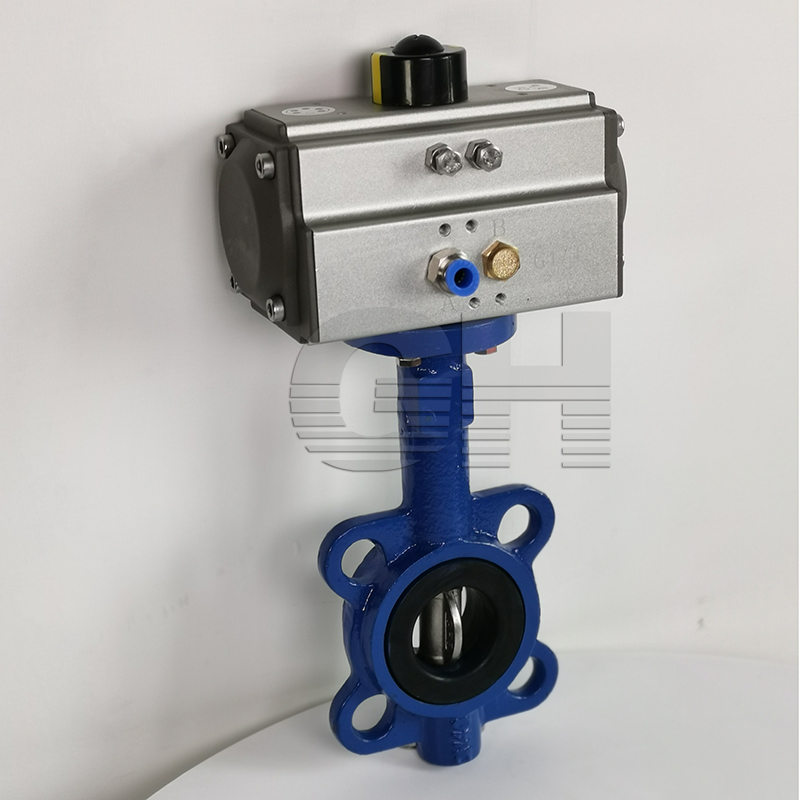

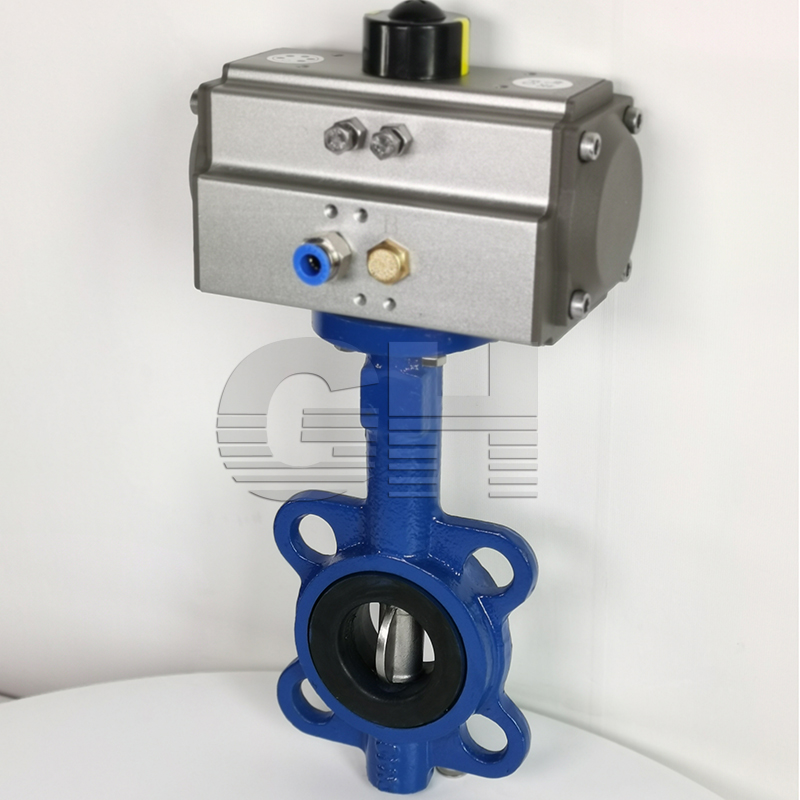

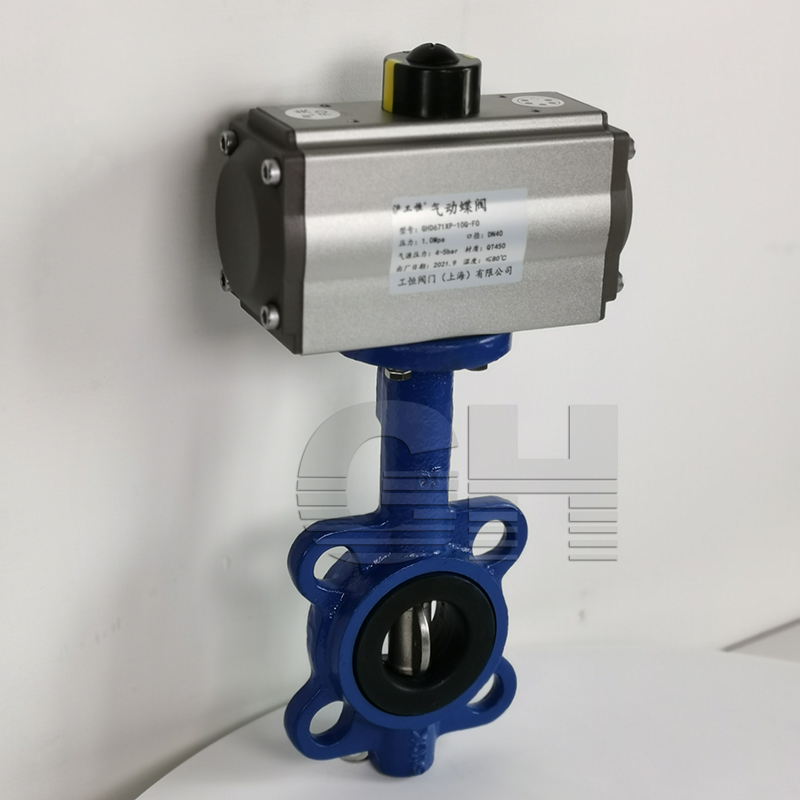

D671XP-16Q-DN40小口径气动切断蝶阀 气动不锈钢板对
类别：气动阀门 日期：2021-11-30
| 加工定制 : | 是 | 品牌 : | 沪工恒 |
| 型号 : | D671XP-16Q | 材质 : | 铸钢 |
| 连接形式 : | 对夹 | 结构形式 : | 垂直板式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 口径 : | DN40-DN1200 |
| 公称通径 : | DN40-DN1200 |
产品详情
Product details
Product details
一、气动铸钢蝶阀D671XP-16C概述：
1、本产品结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便。应用于石油、化工、轻工、制药、造纸、建筑等流体控制系统中作远距离集中控制或就地控制。
2、本气动蝶阀根据用户需求可配行程限位开关、指示器、气源三联件等。它是以压缩空气为动力（气源压力0.4-0.7MPa），通过阀杆带动蝶板在阀体内转动90°，实现全开—全闭的动作。
二、对夹式气动软密封蝶阀阀体：
| 公称通径 | 40-1200mm |
| 公称压力 | 0.6-1.6Mpa |
| 壳体试验压力 | 1.5倍工作压力 |
| 密封试验压力 | 1.1倍工作压力 |
| 连接形式 | 对夹JB78-59，JB79-59 |
| 材 料 | WCB，HT200 ZG25I ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，CF8，CF8M衬 |
| 温度范围 | -20℃~+200℃ |
| 工作温度范围 | NBR阀座-10~80℃、EPDM阀座-20~120℃、PTFE聚--30~+150℃ |
| 允许长期使用温度 | NBR阀座0~60℃ EPDM阀座-10~100℃、PTFE聚—25~+130℃ |
| 填 料 | V型聚填料,含浸聚填料，编织填料，柔性石墨 |
三、对夹式气动软密封蝶阀组件：
| 阀芯型式 | 阀 板 | 气缸形式 | 单作用和双作用式及AW系列大口径蝶阀 |
| 流量特性 | 直线性或等比持性 | 气缸工作压力 | 0.4-0.7MPa |
| 材 料 | 1Cr18Ni9Ti,0Cr18Ni12Mo2Ti | 气缸开关时间 | 双作用式1-5秒 |
| 阀座材料 | 聚（PTFE），橡胶，金属阀座 | 气缸空气耗量 | 1-131L |
| 阀杆材料 | 不锈钢，衬 | 电磁阀电源 | 220VAC，24VDC |
采用标准目录
| 项目名称 | 采用标准 | 可选标准 |
| 设计制造验收 | GB/T12238-1989 | ISO/DIN10631-91 |
| 阀门结构长度 | GB/T12221-1989 | ISO5752-88 |
| 阀门法兰连接 | GB9113-1988 | ISO7005. 2 |
| 阀门检验 | GB/T13927-1992 | ISO/DIN5208-87 |
| 阀门标志 | GB12220-1989 | ISO5209-87 |
| 驱动装置连接 | GB12223-1989 | ISO/DIN5211-89 |
| 阀门供货要求 | GB/T12252 | ———— |
可选材料
| 主要零部件 | 材质 | 适用规格 | 主要零部件 | 材质 | 适用规格 |
| 阀体 |
球墨铸铁 灰铸铁 铸钢 不锈钢 |
50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm |
阀杆 |
不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷 |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm |
| 阀板 |
不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷 球墨铸铁覆尼龙 |
50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm |
阀座 |
丁腈橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM EPDM PTFE |
50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm |
密封副适用介质、温度、介质类型及适用程度(A非常适用 B适用 C有限适用 D不适用)
| 密封副材质 | 适用温度 | 介质类型及适用程度 | 突出特性 | |||||||||||||
| 淡水 |
海 水 |
盐 类 |
强 碱 |
弱 碱 |
强 酸 |
弱 酸 |
天 然 气 |
醇 类 |
空 气 |
蒸 汽 |
油 类 |
食 品 |
||||
| 阀座 | 丁腈 | -12oC~82oC | A | A | A | A | D | A | C | A | D | A | 耐油 | |||
| 三元乙丙 | -35oC~135oC | A | A | A | A | A | C | A | A | A | C | A | 耐老化 | |||
| 三元乙丙 | -35oC~160oC | A | A | A | A | A | A | A | B | B | A | A | C | A | 、 耐老化 | |
| 氟橡胶 | -23oC~135oC | A | A | A | A | A | C | A | A | C | A | A | A | A | 、 | |
| 聚 | -10oC~150oC | A | A | A | C | A | A | A | A | A | A | A | A | A | 、 | |
| 蝶板 | 球铁电镀 | -30oC~350oC | D | C | D | C | D | C | A | A | A | C | 耐热 | |||
| 球铁尼龙覆层 | -30oC~100oC | A | A | A | A | A | D | A | A | C | A | D | A | A | 抗蚀 、 | |
| 铝青铜 | -273oC~232oC | A | C | D | C | D | A | A | A | A | A | C | 耐热 、 | |||
| 不锈钢 | -268oC~316oC | A | C | C | C | A | A | A | A | A | A | A | 、 | |||
