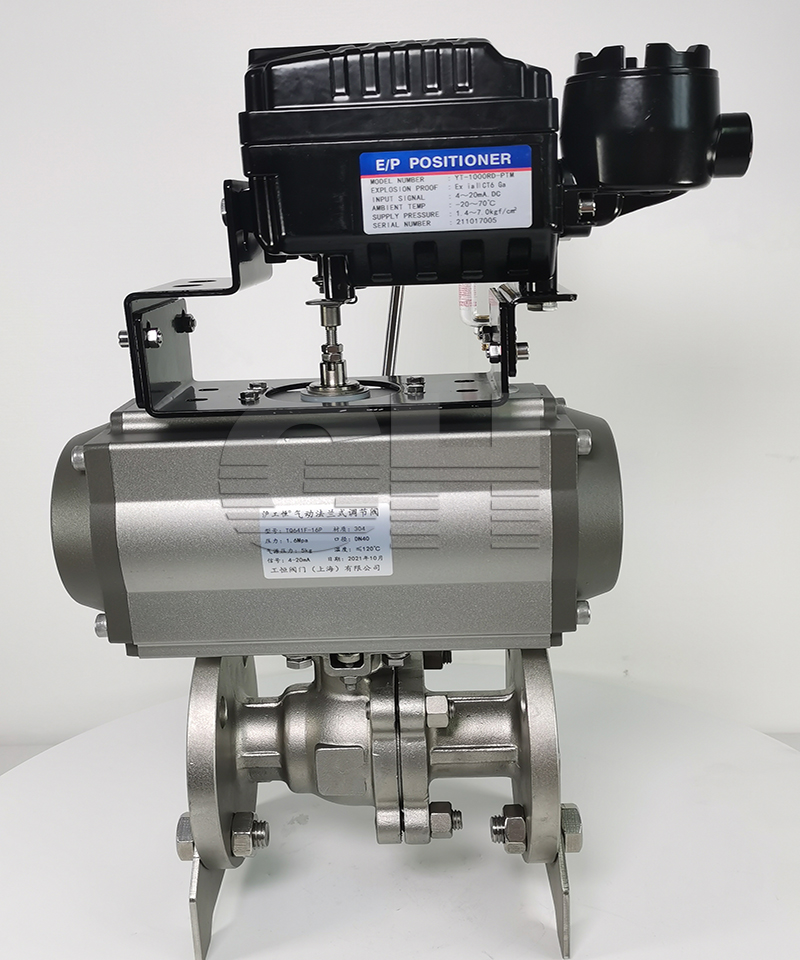

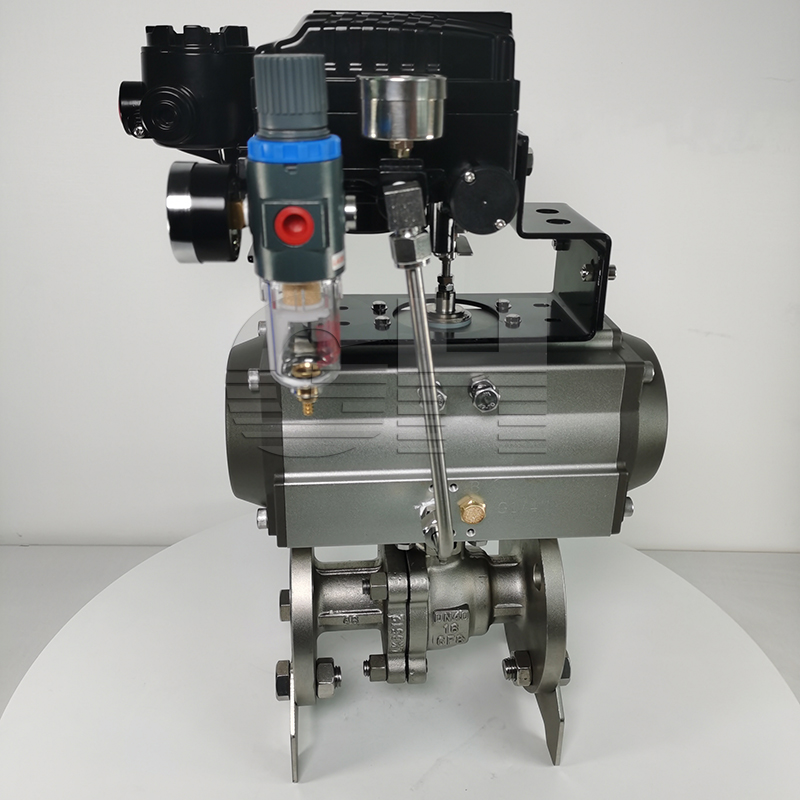

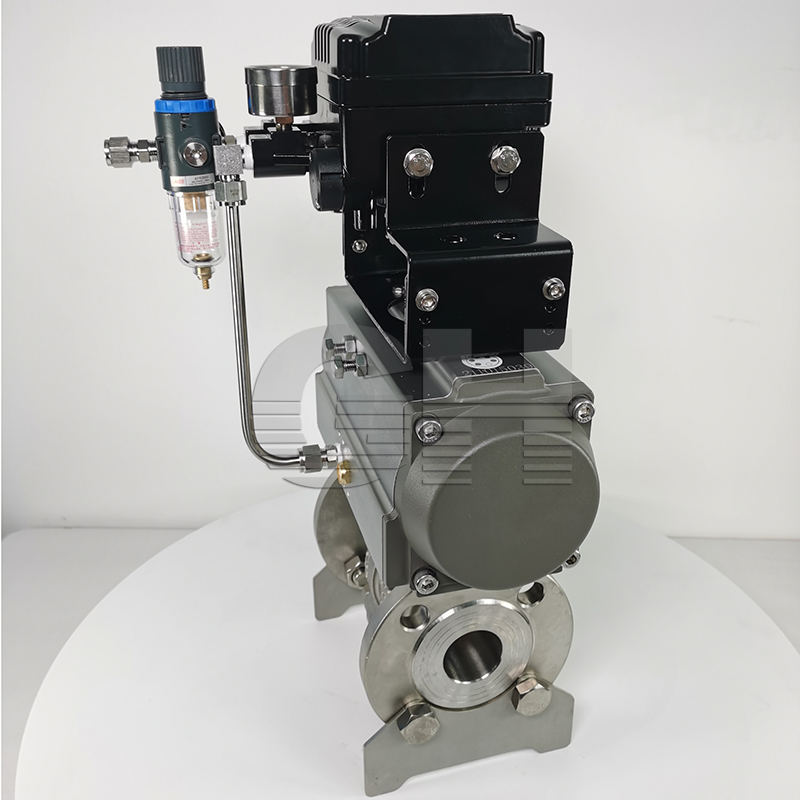

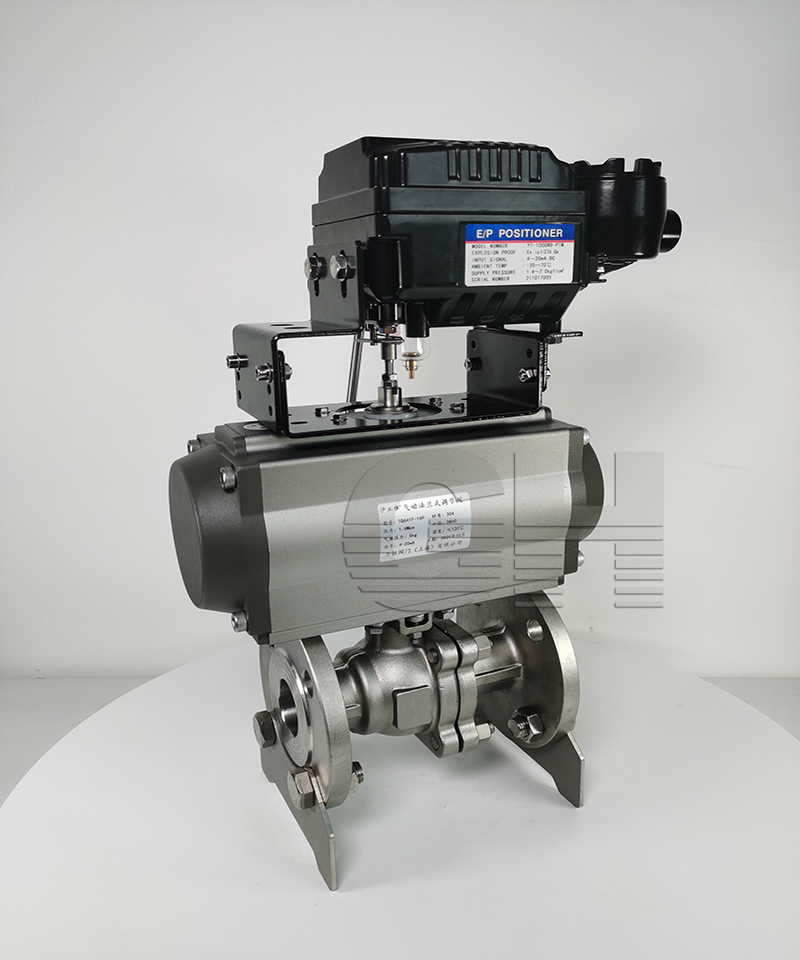

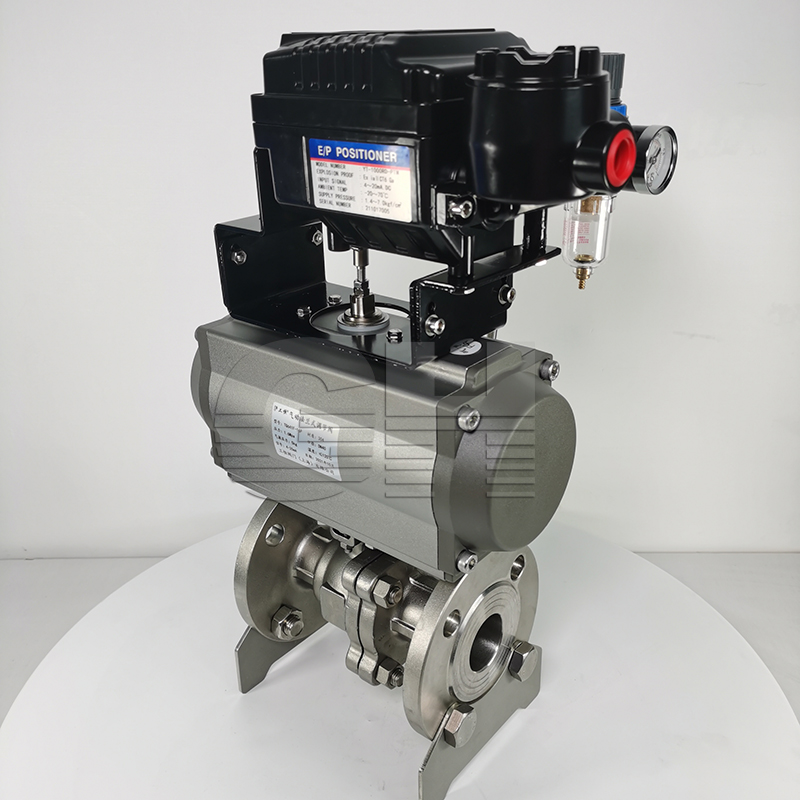

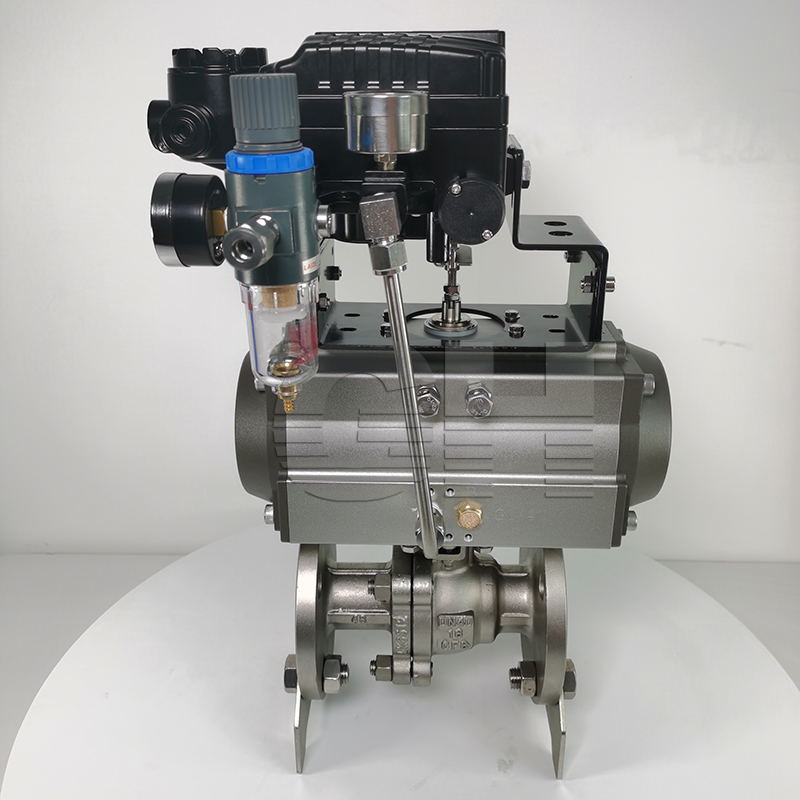

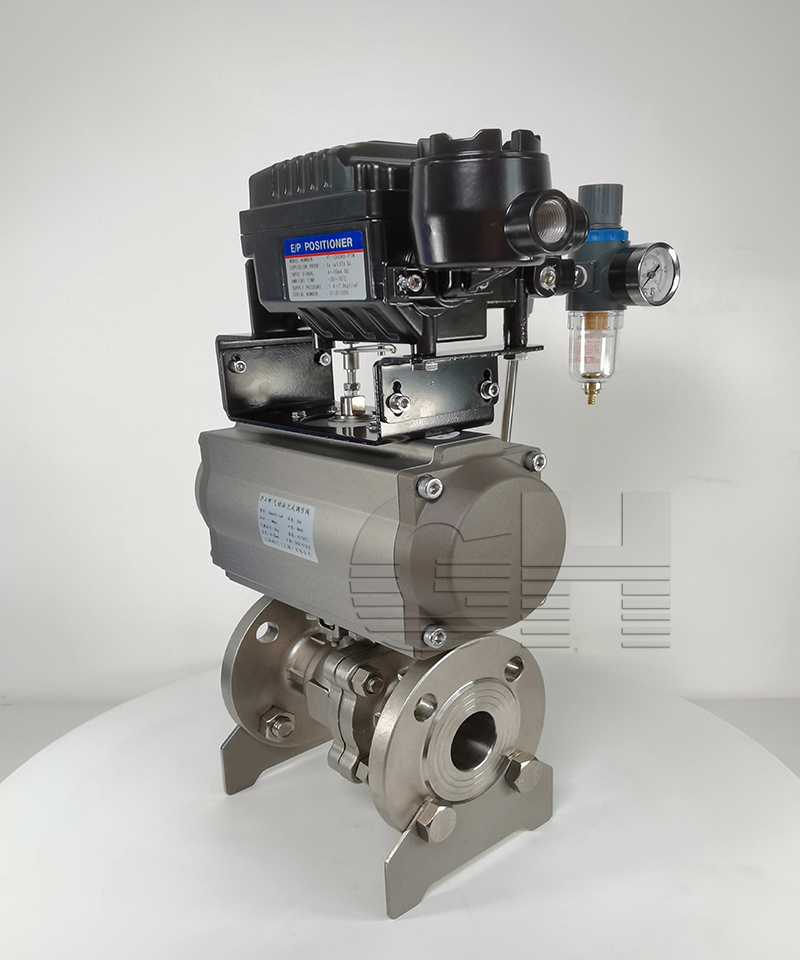

D671XP-16Q-DN40小口径气动切断蝶阀 气动不锈钢板对
类别：气动阀门 日期：2021-11-30
| 品牌 : | 沪工恒 | 型号 : | GHQ6T41F-16P |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-200mm |
| 适用介质 : | 油品 | 压力环境 : | 低压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 |
产品详情
Product details
Product details
产品简介：
气动法兰球阀具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。不锈钢气动法兰球阀生产厂家，密封性能好，利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。全通径的不锈钢气动法兰球阀球体内腔为介质提供了阻力很小、直通的流道。
气动法兰球阀规格标准：
1、设计和制造：GB／T12237-1989； APl608。
2、检验和试验：GB／T13927-1992； APl 598。
3、法兰连接：JB／T79]一2-1994； ASME／ANSI B165。
4、结构长度：JD-2002
标准：
| 公称通径（mm） | DN15--DN1200 | |||
| 公称压力（PN ) | 1.6MPa--40.0MPa | |||
| 公称压力PS | 强度试验 | 2.4MPa--60MPa | ||
| 密封试验 | 2.0MPa--52.0MPa | |||
| 材料材料代号 | C | R | ||
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
| 蝶板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 密封圈 | 增强聚四氟乙烯 对位聚苯 | |||
| 填料 | 聚四氟乙烯 柔性石墨 | |||
| 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -28℃～300℃ | |||
| 执行器 | 型号 | GT系列、SW系列、AT系列、AW系列 | ||
| 气源压力 | 0.4-1.3Mpa | |||
尺寸规格标准：
| 公称通径DN(mm) | 尺寸(mm) | 执行器型号 | ||||||
| L | D | D1 | D2 | f | Z-Φd | |||
| 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | GT52/GT63K |
| 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | GT63/GT63K | |
| 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | GT63/GT83K | |
| 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | GT83/GT83K | |
| 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | GT83/GT110K |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | GT83/GT110K | |
| 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | GT110/GT127K | |
| 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | GT127/GT127K | |
| 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | GT127/GT160K | |
| 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | GT160/GT190K | |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | GT190/GT210K | |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | GT254/BAW20S | |
| 250 | 533 | 405 | 335 | 320 | 30 | 12-25 | BAW17/BAW20S | |
