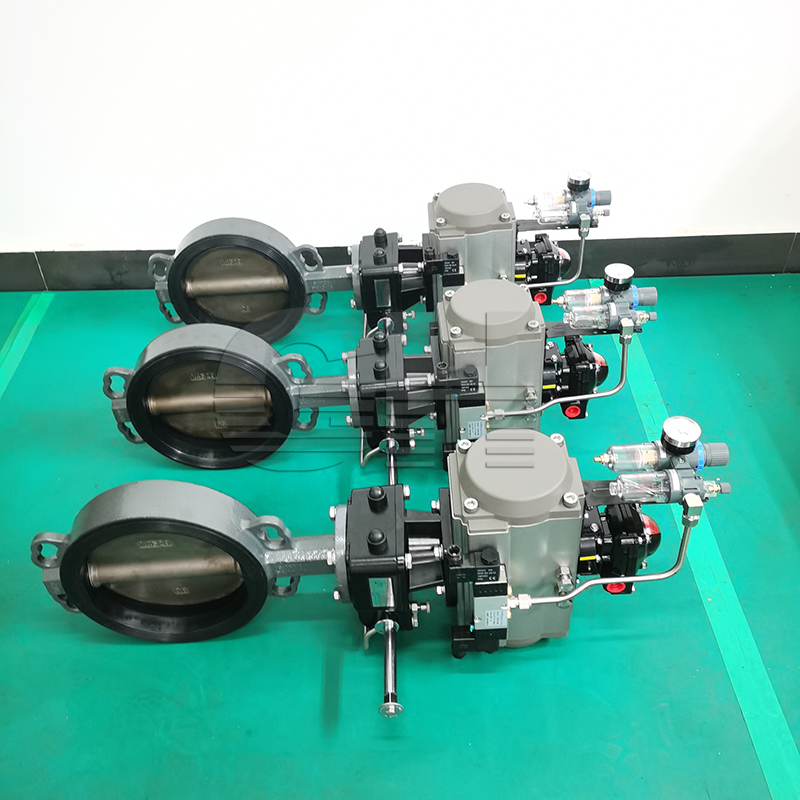

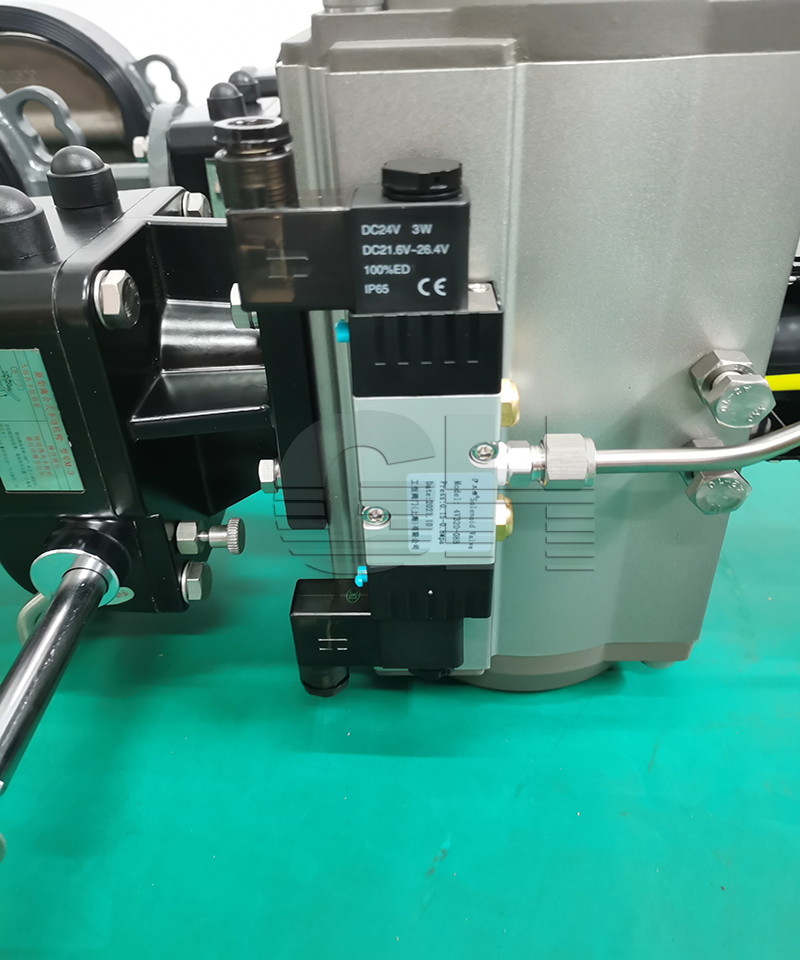

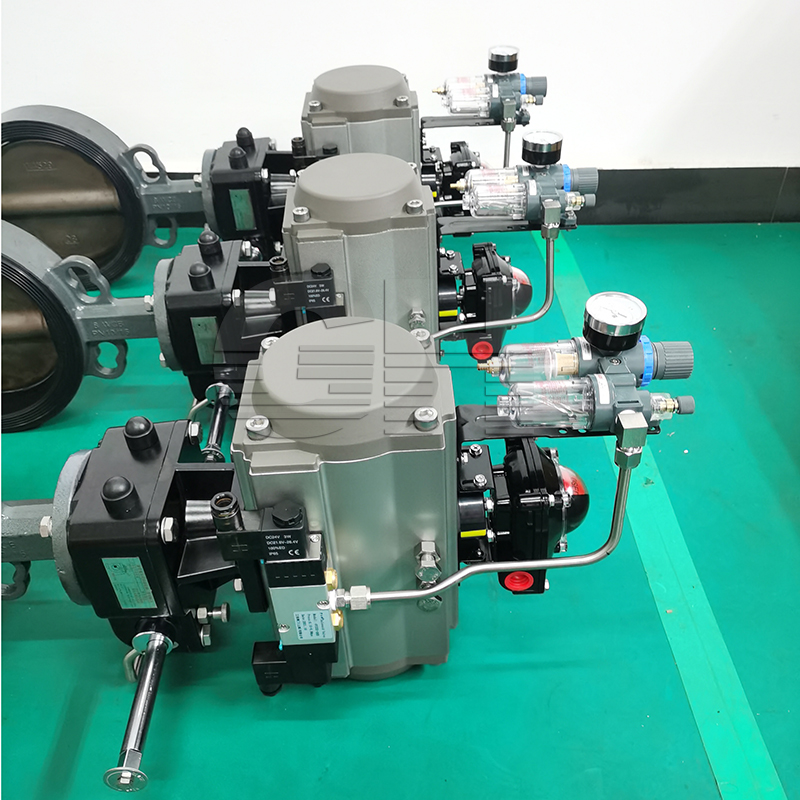

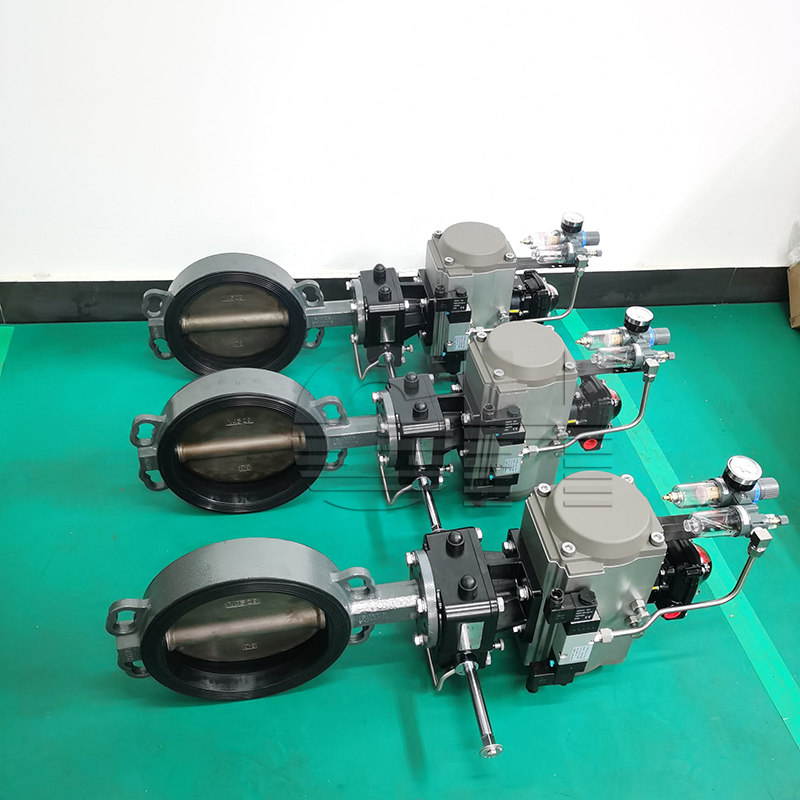

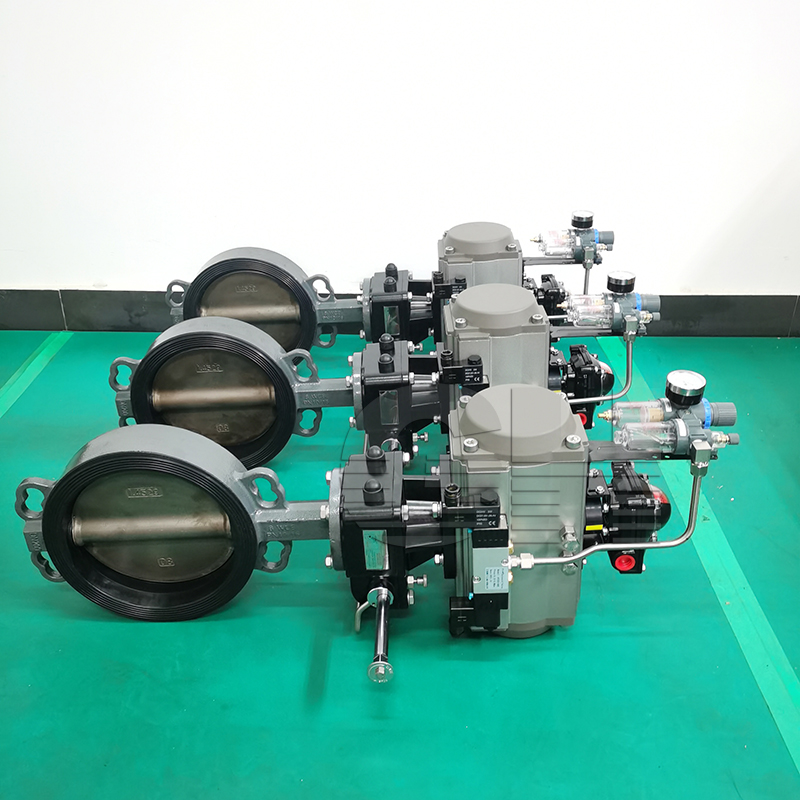

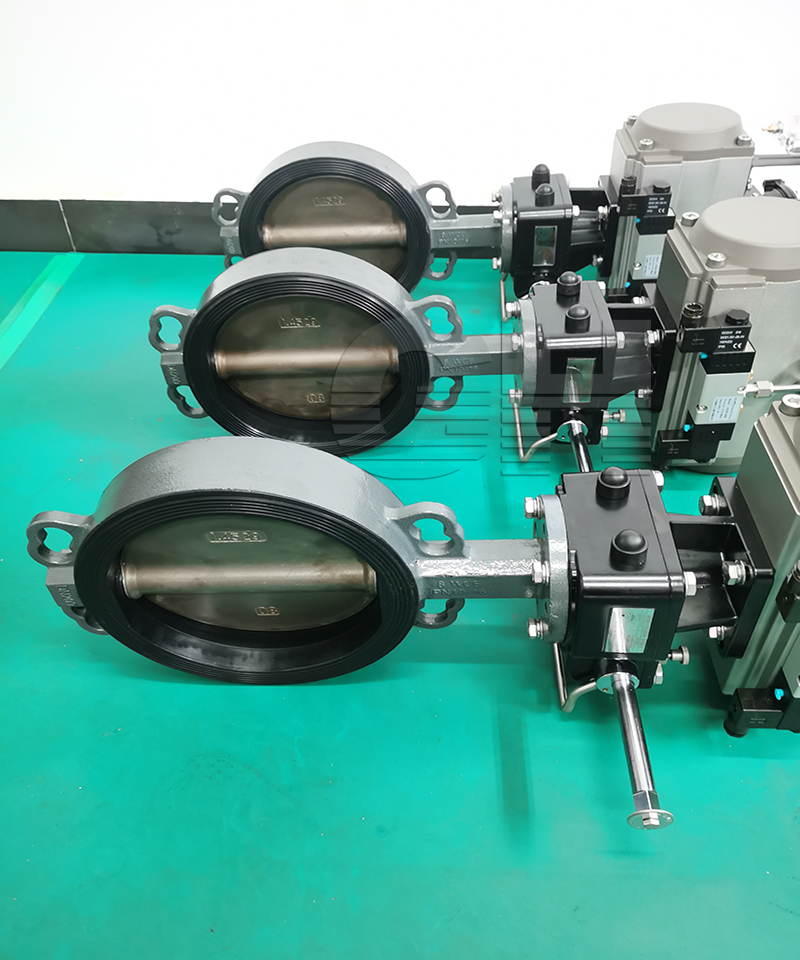

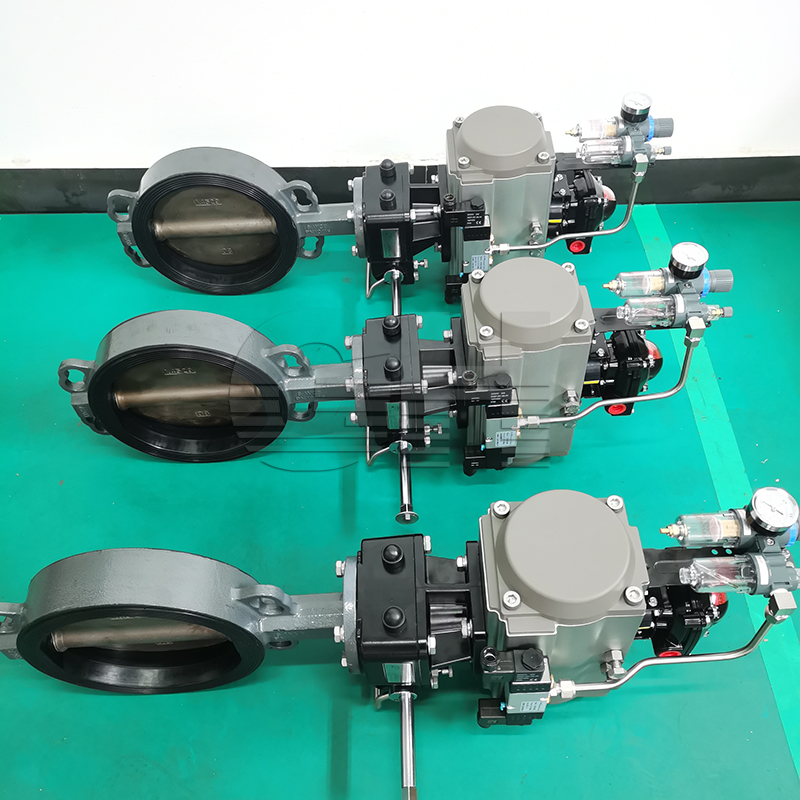

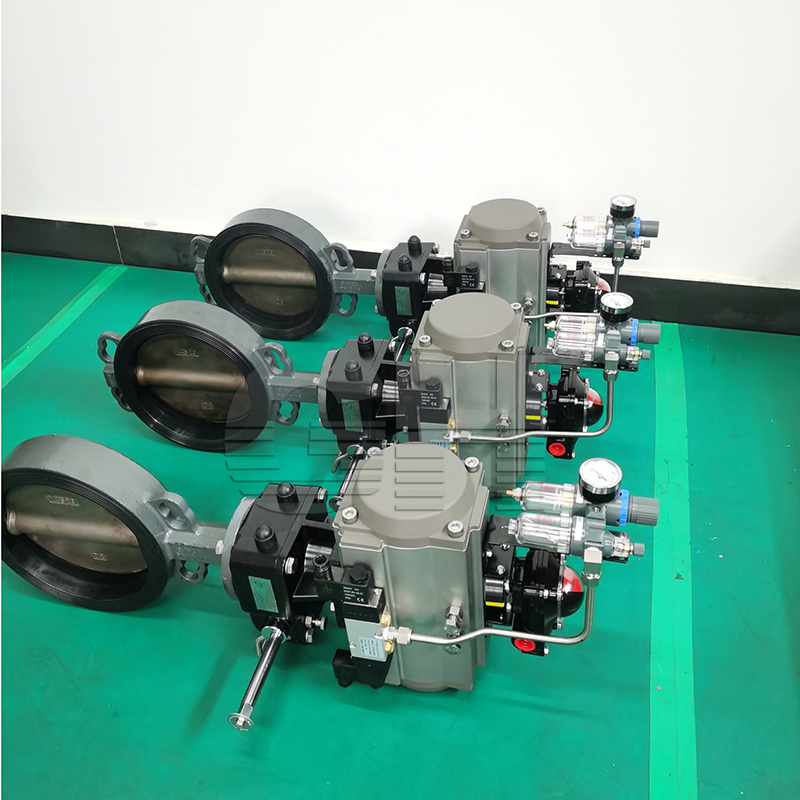

WD671XP-16C 脱硫专用气动蝶阀 不锈钢阀板气动对夹
类别：气动阀门 日期：2021-12-02
| 加工定制 : | 是 | 品牌 : | 沪工恒 |
| 型号 : | WD671XP-16C | 材质 : | 不锈钢 |
| 连接形式 : | 对夹 | 结构形式 : | 垂直板式 |
| 适用介质 : | 空气、水、污水、蒸气、煤气、油 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 口径 : | DN40-DN800 |
| 公称通径 : | DN40-DN800 |
产品详情
Product details
Product details
| 『对夹软密封蝶阀』适用于各种轻重工业及楼宇管道。【对夹软密封蝶阀】应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。 |
| 产品名称 | 气动软密封对夹蝶阀 |
| 产品型号 | D671X、D671XP、D671J、D671XN、D671F |
| 公称通径 | DN40～DN800 |
| 压力范围 | 1.0MPa-1.6MPa |
| 阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢304/316/316L |
产品概述：
对夹式软密封蝶阀主要由阀体、阀轴、阀板、阀座、加长杆及驱动机构（手柄、蜗轮蜗杆、气动装置或电动装置）等组成，靠驱动机构带动转轴及阀板旋转以实现启闭和控制流量的目的。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
结构特点：
1、设计简单、合理、结构紧凑，重量轻，启闭迅速。2、操力矩小，操作方便，省力灵巧。3、可以任何位置安装，维修方便。4、密封件可以更换，密封达到双向密封无泄漏。5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
制造标准：
设计标准：GB/T2238-1989法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78结构长度:GB/T12221-1989压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数：
| 公称通径 | DN（mm） | 50～800 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
| 零件名称 | 材料 | |||
| 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | |||
| 蝶板 | 铸钢、不锈钢及特殊材料 | |||
| 密封圈 | 各种橡胶、聚四氟 | |||
| 阀杆 | 2Cr13、不锈钢 | |||
| 填料 | O型圈、柔性石墨O | |||
蝶阀密封材料选用和适用温度：
| 材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
| 英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | |
| 耐温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 适用工作温度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
连接尺寸：
| 公称通径(DN) | L | D1 | D | z-φd | H | H0 | A | |
| 50 | 43 | 125 | 165 | 4-18 | 63 | 315 | 180 | 65 |
| 65 | 46 | 145 | 185 | 4-18 | 70 | 330 | 180 | 65 |
| 80 | 46 | 160 | 200 | 8-18 | 83 | 390 | 245 | 72 |
| 100 | 52 | 180 | 220 | 8-18 | 105 | 431 | 245 | 72 |
| 125 | 56 | 210 | 250 | 8-18 | 115 | 455 | 245 | 72 |
| 150 | 56 | 240 | 285 | 8-22 | 137 | 626 | 355 | 93 |
| 200 | 60 | 295 | 340 | 8-22 | 164 | 720 | 350 | 93 |
| 250 | 68 | 350 | 395 | 12-22 | 206 | 800 | 550 | 350 |
| 300 | 78 | 400 | 445 | 12-22 | 230 | 860 | 600 | 350 |
| 350 | 78 | 460 | 505 | 16-22 | 248 | 883 | 600 | 350 |
| 400 | 102 | 515 | 565 | 16-26 | 289 | 972 | 600 | 350 |
| 450 | 114 | 565 | 615 | 20-26 | 320 | 1043 | 750 | 380 |
| 500 | 127 | 620 | 670 | 20-26 | 343 | 1098 | 750 | 380 |
| 600 | 154 | 725 | 780 | 20-30 | 413 | 1236 | 750 | 380 |
| 700 | 165 | 840 | 895 | 24-30 | 478 | 1431 | 750 | 380 |
| 800 | 190 | 950 | 1015 | 24-33 | 525 | 1488 | 750 | 380 |
