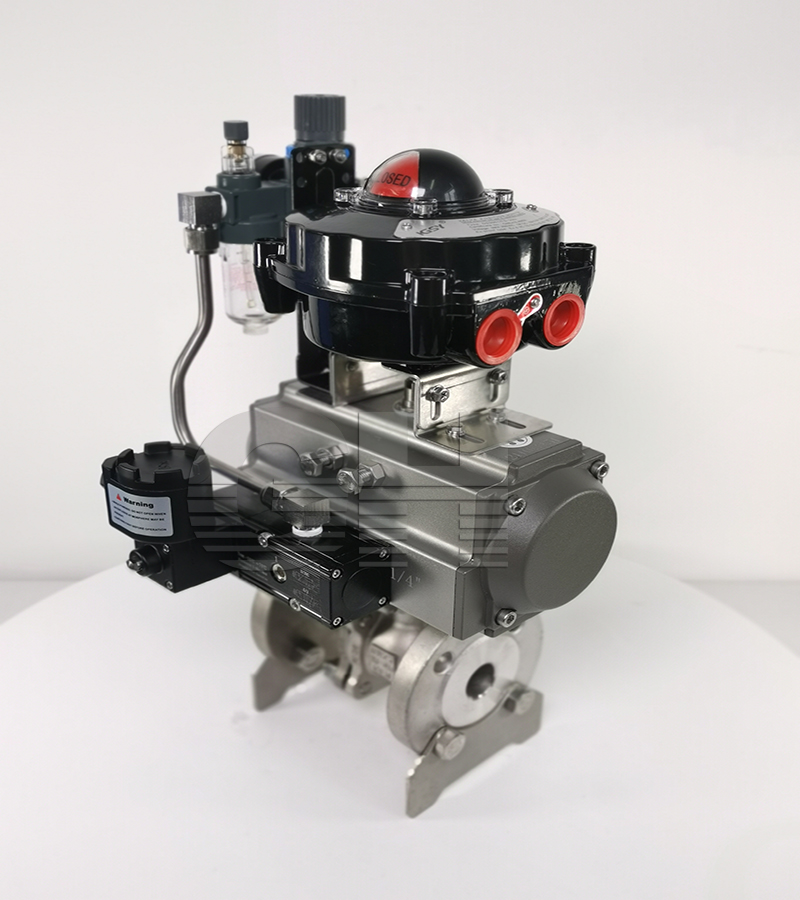

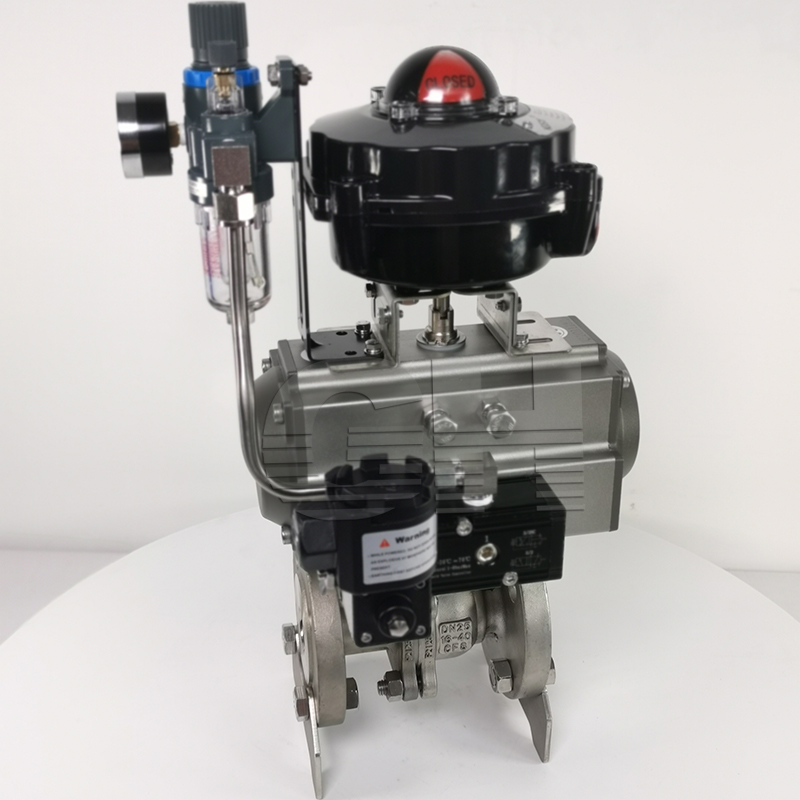

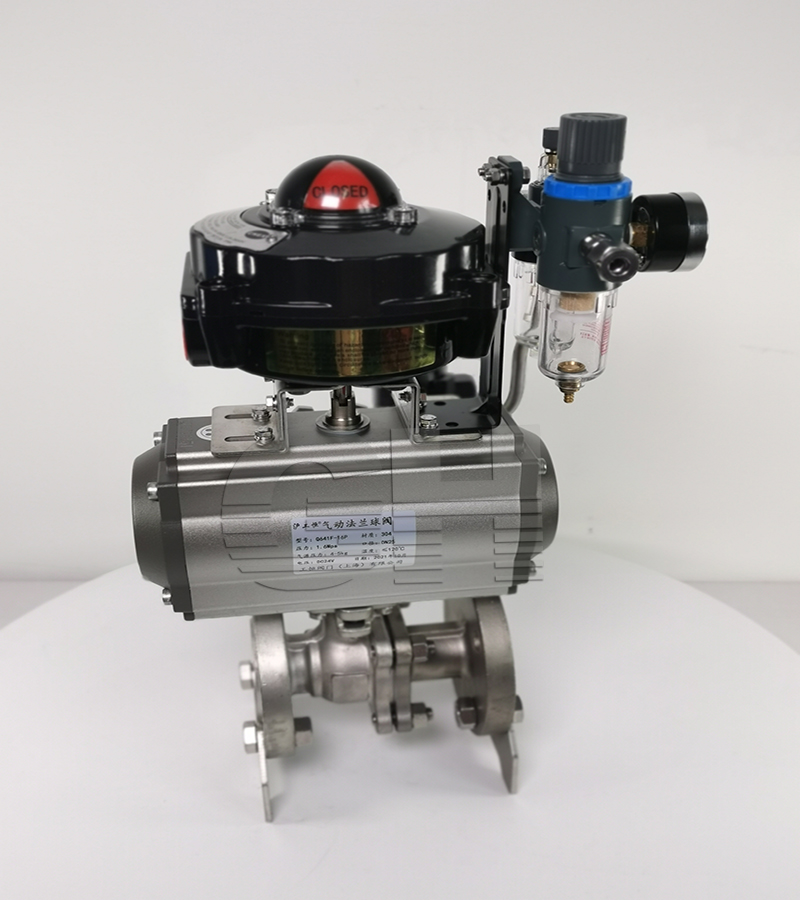

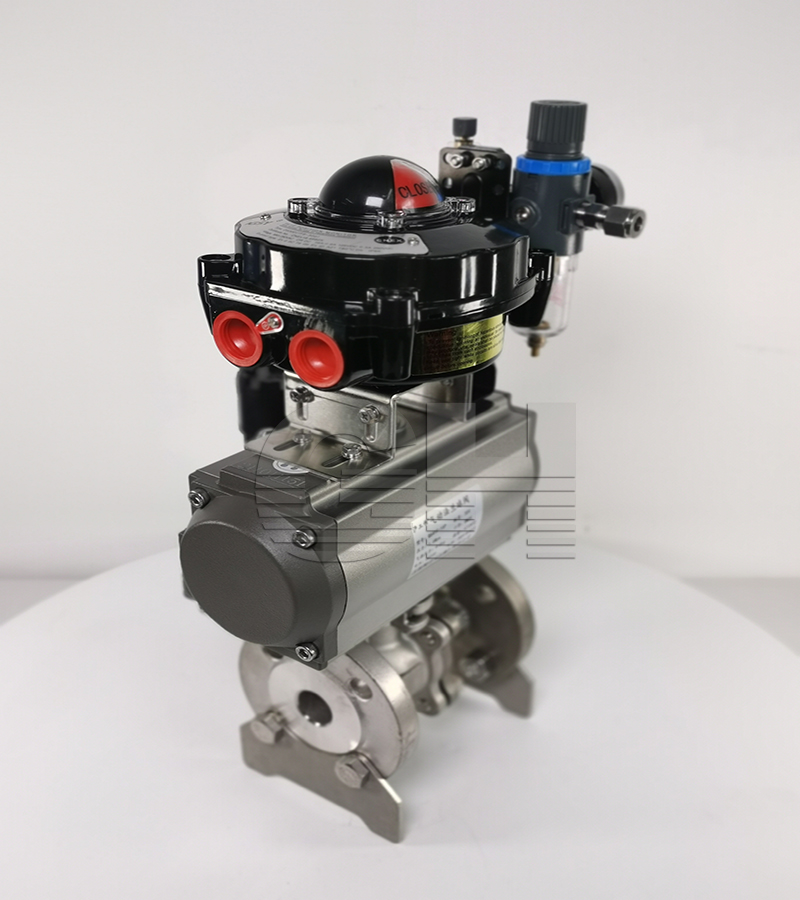

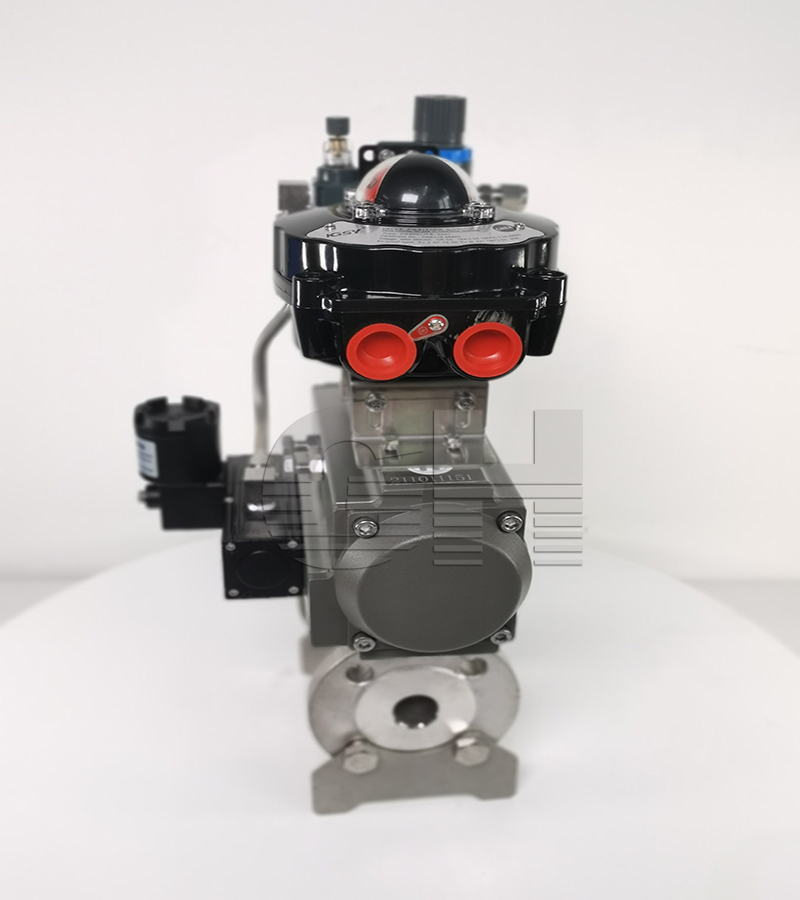

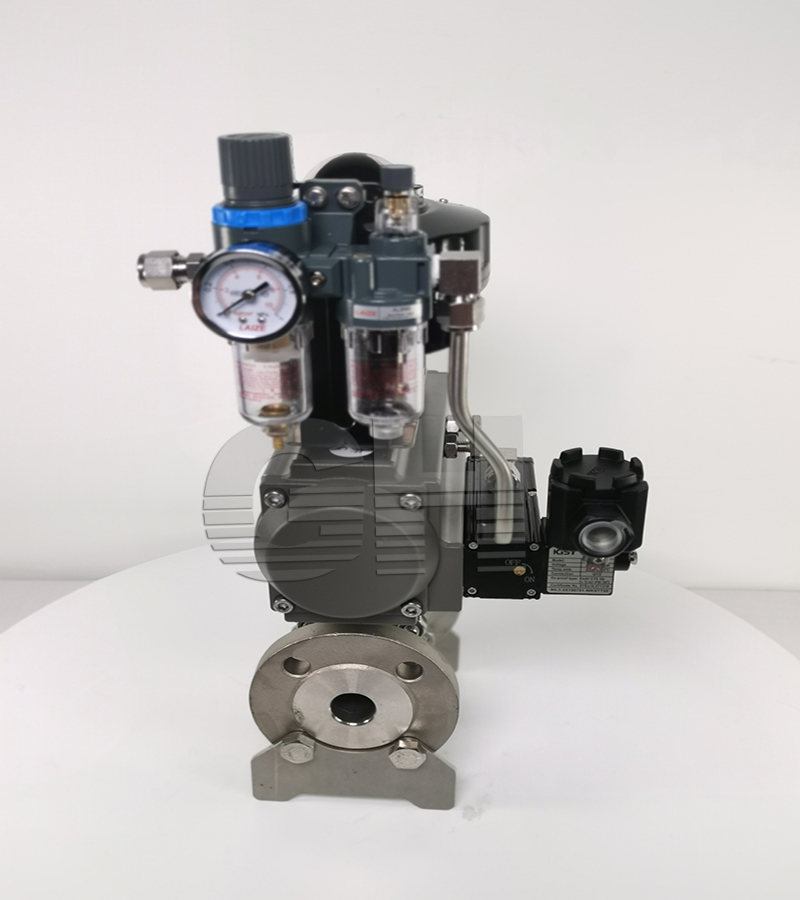

GHQ6B41F-16P-DN20-FO防爆气动球阀 自动复位

类别：气动阀门 日期：2021-11-30

品牌 : 沪工恒 型号 : GHQ6B41F-16P
材质 : 不锈钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : DN15-DN1800mm
适用介质 : 水、蒸汽、油品等 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 气动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 二通式
产品详情
Product details


【产品名称：气动法兰球阀】
【产品型号：Q641F】
 Q641F气动法兰球阀气动执行器采用新型AT/GT系列气动执行器，其结构获得国家实用新型专利，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。

【产品介绍】：
Q641F气动法兰球阀由气动活塞式执行机构和法兰球阀组成,包括软密封球阀和硬密封、浮动式和固定式球阀。气动执行器以压缩空气为动力源，通过电磁阀可实现对阀门开关控制。该球阀采用直通型铸造阀体，球面经特殊工艺加工和硬化处理，使其表面平滑耐磨，具有寿命长、结构紧凑、动作可靠、流通能力大、流阻系数小、安装方便及良好的切断性能等特点。

【工作原理】：
    Q641F气动法兰球阀是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。

【产品特点】：
1、可在顶部、底部安装手动操作机构。
2、齿轮式双活塞，输出力矩大，体积小。
3、气缸选用铝金材料，重量轻、外形美观。
4、齿条式连接可调节开启角度、额定流量。
5、IS05211标准连接为产品的安装更换提供了方便。
6、执行器可选带电讯号反馈指示及各类附件以实现自动化操作（可选防爆）。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

【可选择附件】：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气定位器、气动定位器、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构
【产品其他参数】：

性能规范
公称通径mm DN15-DN300
材料代号 C P R
主要零件 阀 体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
球 体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀 杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯
填 料 聚四氟乙烯 柔性石墨
适用工况 适用介质 蒸汽、水、油品
适用温度 -28℃ - 300℃
执行器 型 号 DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力 0.4-0.7MPa

试验压力
（Mpa）		 公称压力（Mpa） 压力级（class） JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5～0.7

安装尺寸表
公称通径
DN(mm)		 尺 寸(mm) 执 行 器 型 号
1.6MPa 2.5MPa 4.0MPa
L D D1 b Z-фD L D D1 b Z-фD L D D1 b Z-фD 可选配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列执行器

以上选配仅供参考具体

选区用根据实际要求
15 130 95 65 14 4-14 130 95 65 16 4-14 130 130 65 16 4-14
20 140 105 75 14 4-14 130 105 75 16 4-14 150 150 75 16 4-14
25 150 115 85 14 4-14 140 115 85 16 4-14 160 160 85 16 4-14
32 165 135 100 16 4-18 165 135 100 18 4-18 180 180 100 18 4-18
40 180 145 110 16 4-18 165 145 110 18 4-18 200 200 110 18 4-18
50 200 160 125 16 4-18 203 160 125 20 4-18 230 230 125 20 4-18
65 220 180 145 18 4-18 222 180 145 22 8-18 290 290 145 22 8-18
