类别：气动阀门 日期：2022-07-28

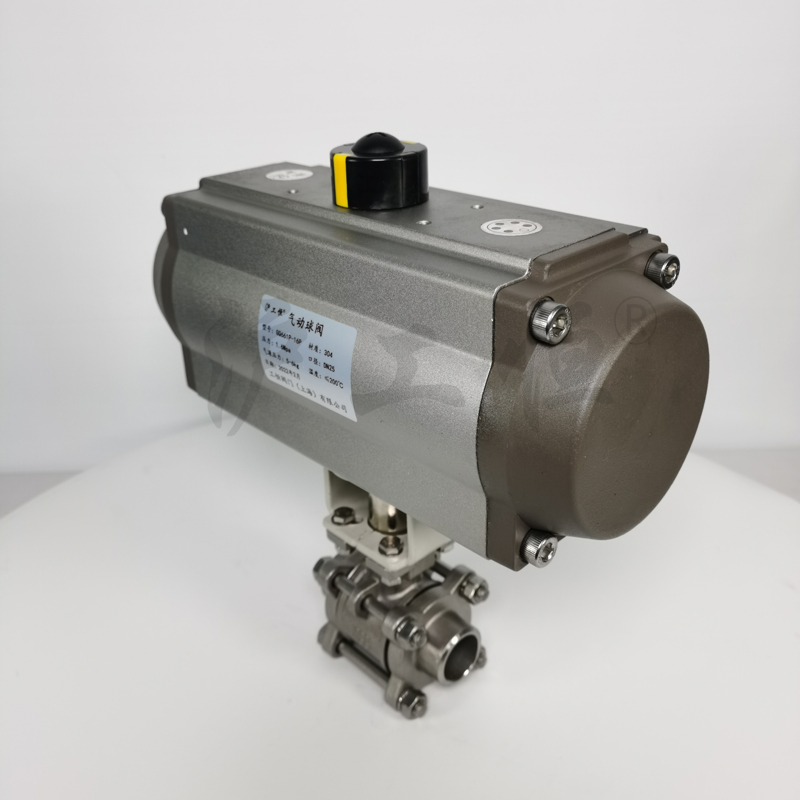

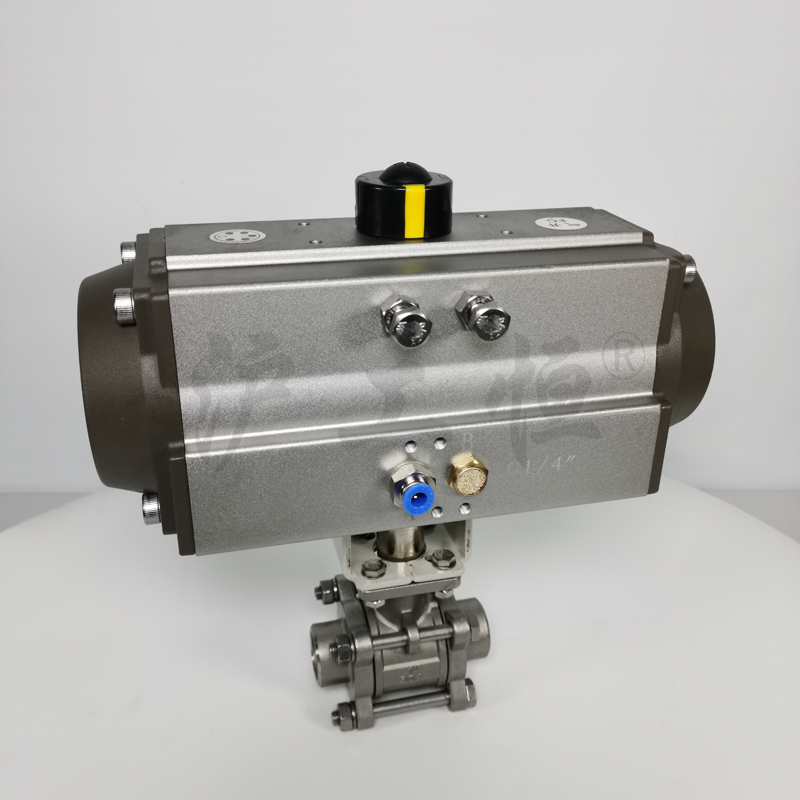

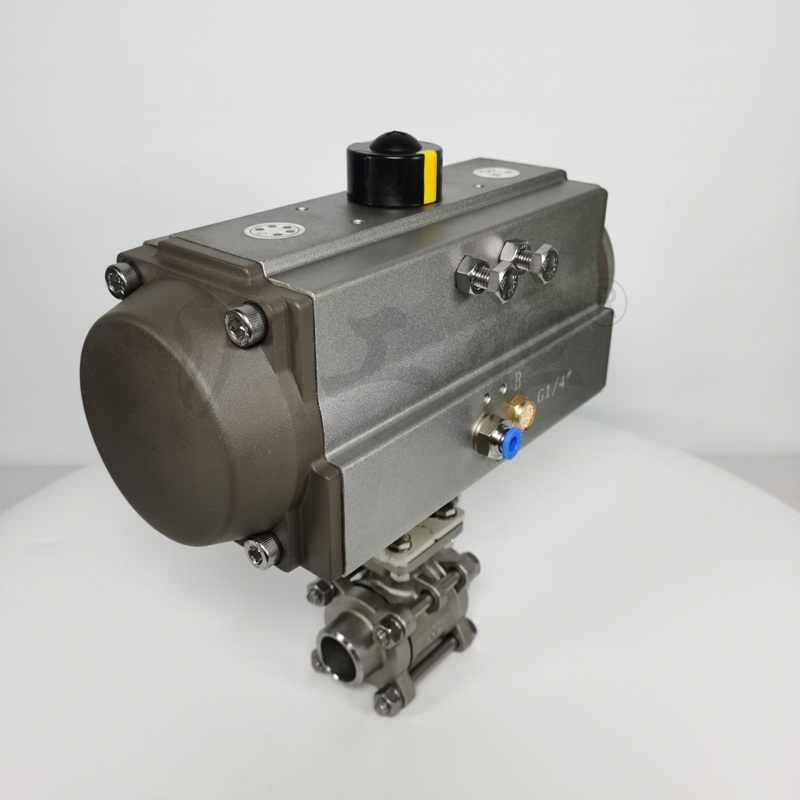

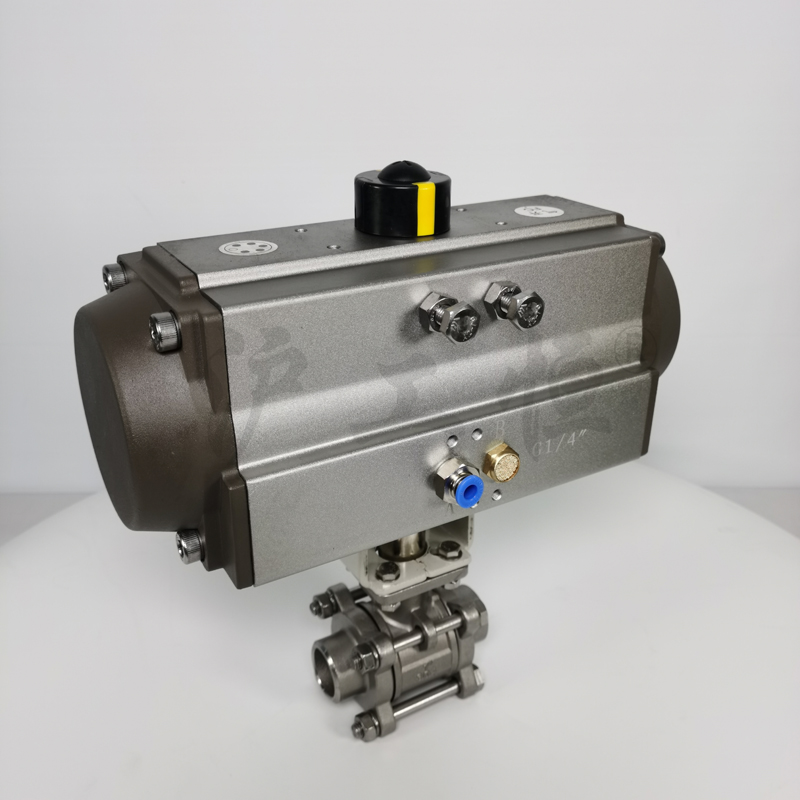

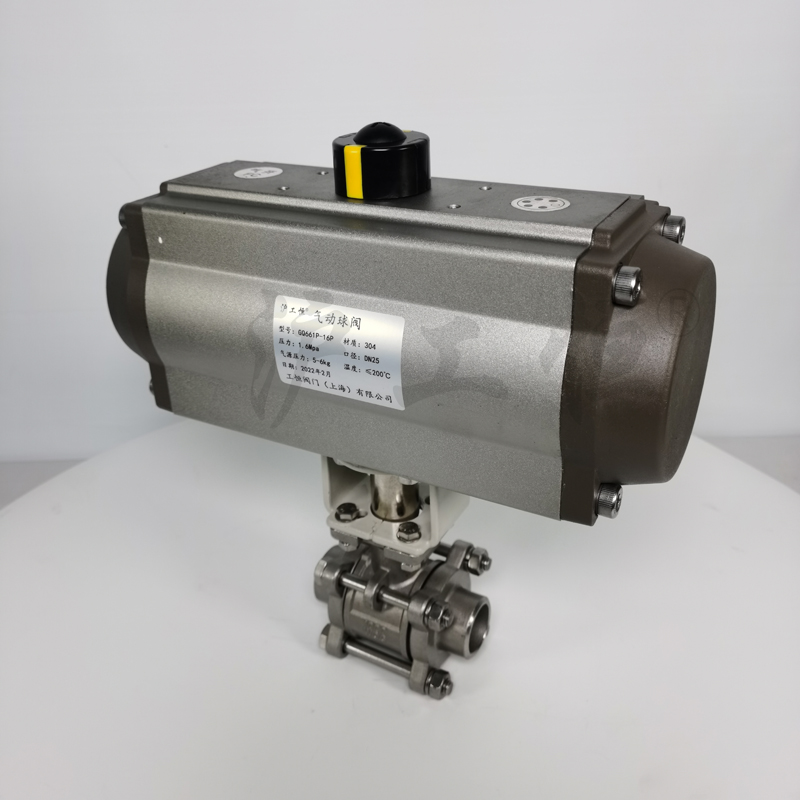

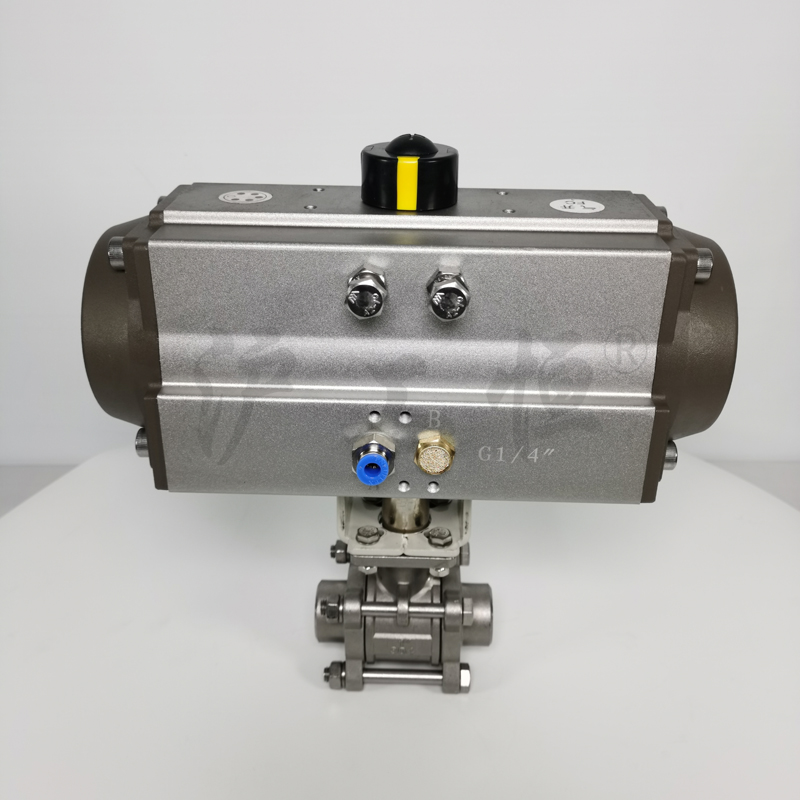

Q661F-16P气动三片式304不锈钢焊接对焊球阀
产品概述：
Q661F-16P气动高压焊接球阀,不锈钢高压焊接球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门配套，输入4-20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。Q661F-16P气动高压法兰球阀按其密封性能分为金属密封与软密封。Q661F-16P气动高压焊接球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性等优点。气动高压焊接球阀适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压焊接球阀应用于石油、化工、教学设备、轻工、高压设备、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
技术参数及性能：
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀体形式 |
整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) |
|||||||||||
|
公称压力 |
PN16.0、25.0 MPa；ANSI 150、300、600、900LB |
|||||||||||
|
连接形式 |
法兰式、焊接式、螺纹式(适用于PN45MPa以内) |
|||||||||||
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|||||||||||
|
阀芯形式 |
O型球体阀芯 |
|||||||||||
|
流量特性 |
近似快开特性 |
|||||||||||
|
动作范围 |
0～90°、0～360° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
配置执行机构 |
GT、AT、AR、AW系列单双作用气动执行器 |
|||||||||||
|
控制方式 |
开关两位控制能、4～20mA模拟量信号控制 |
|||||||||||
性能规范：
|
公称通径DN(mm) |
DN15-300 |
|||||
|
公称压力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
试验压力 |
强度试验 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封试验 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低压气密试验 |
0.5～0.7 |
|||||
|
适用介质 |
水、油、蒸气、类(温度≤200℃类(温度≤200℃) |
|||||
