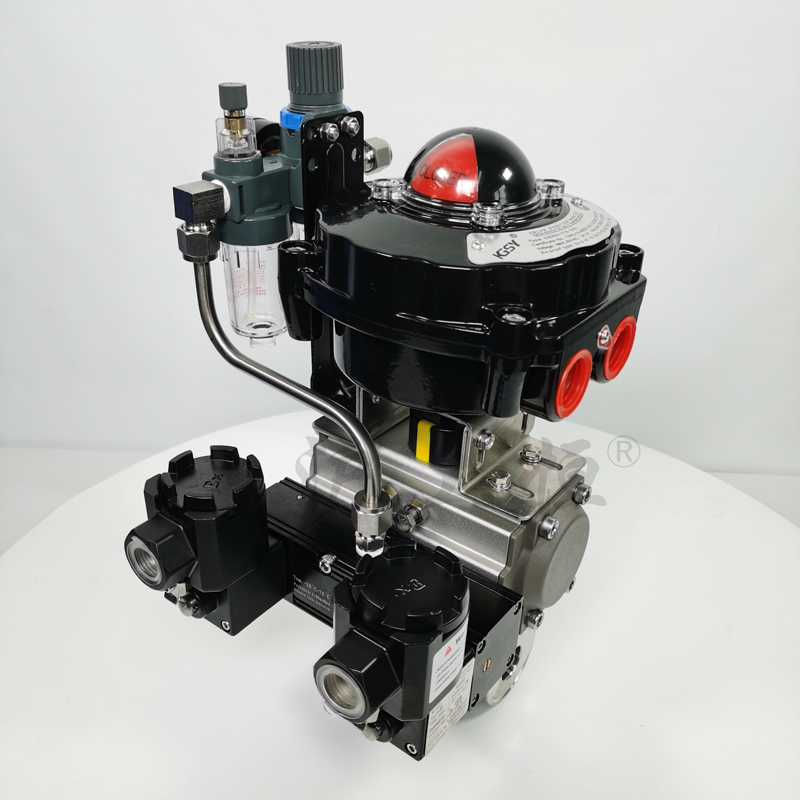

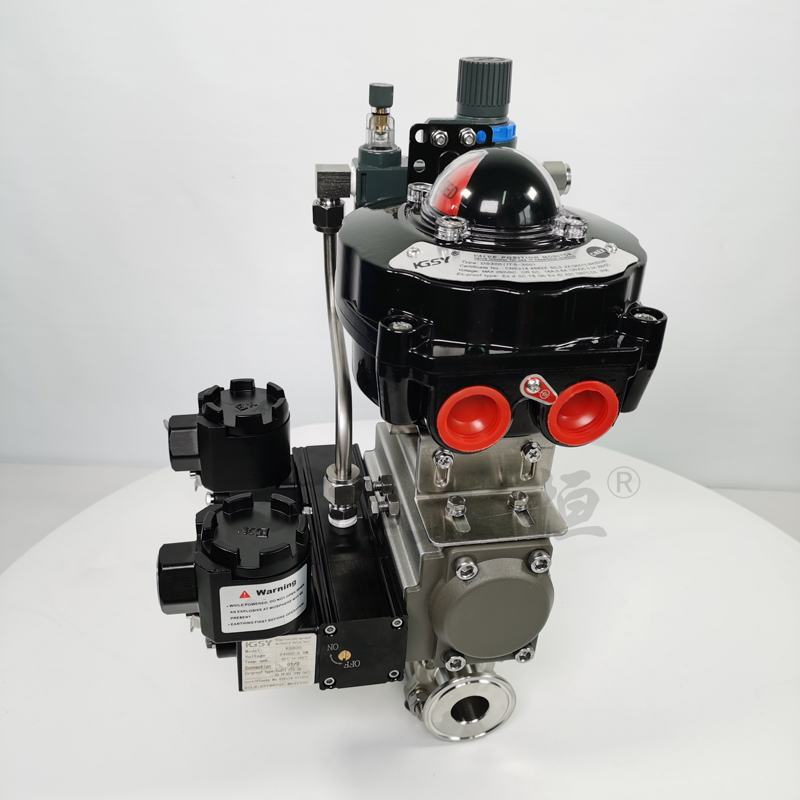

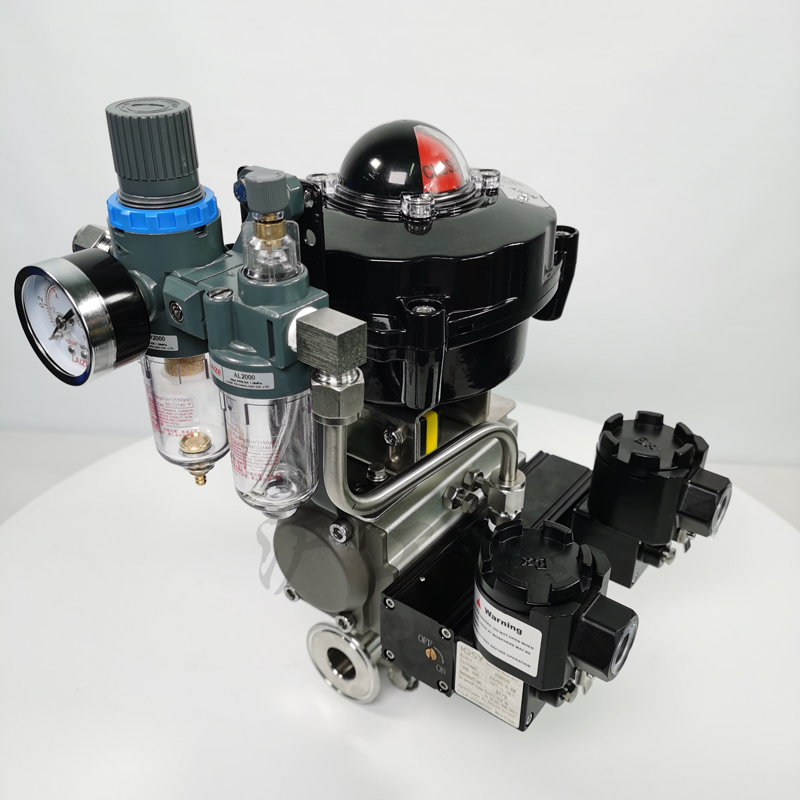

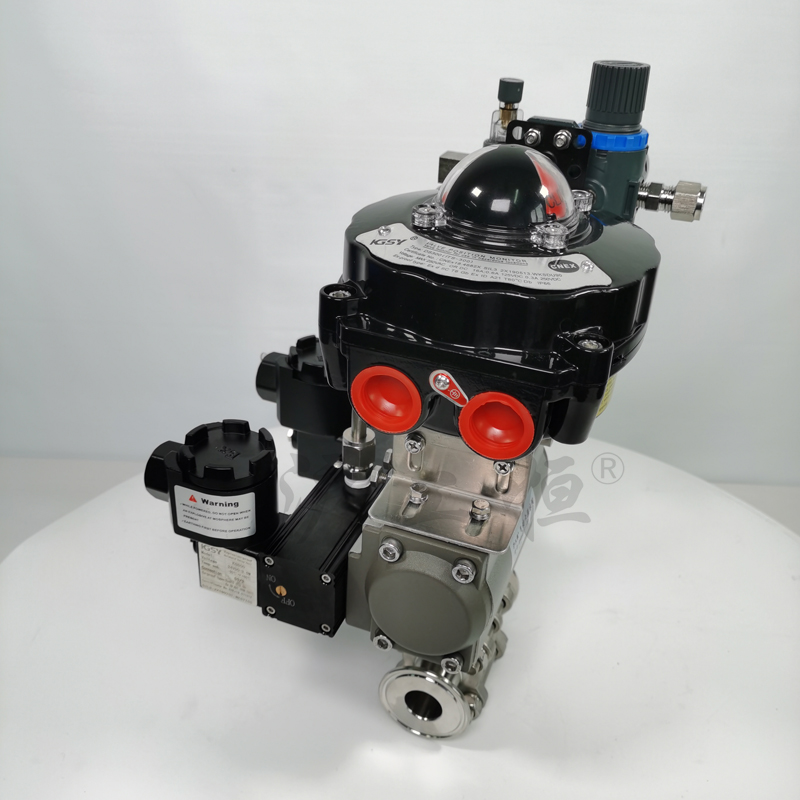

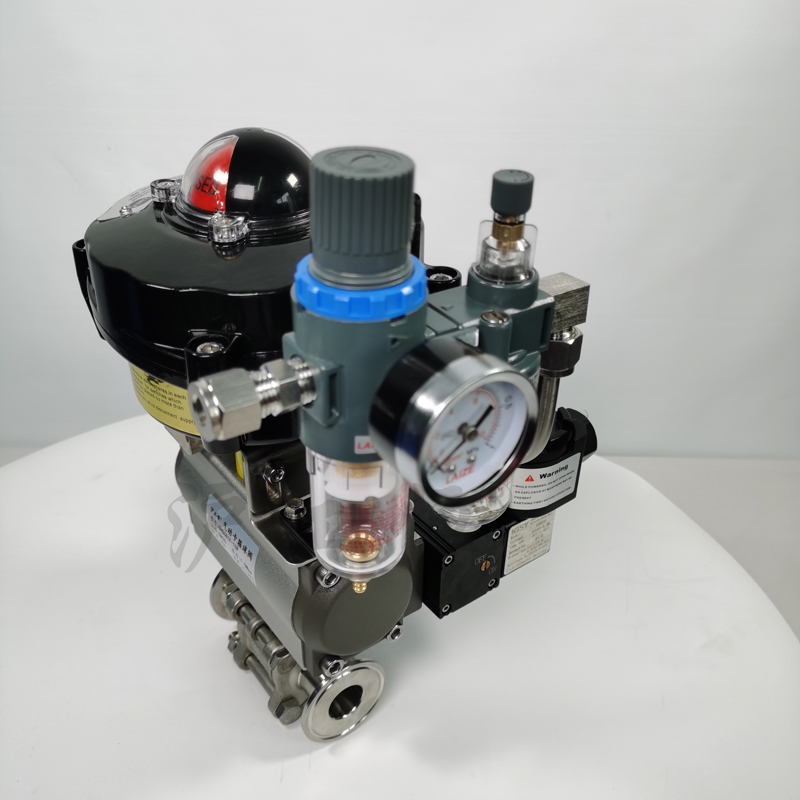

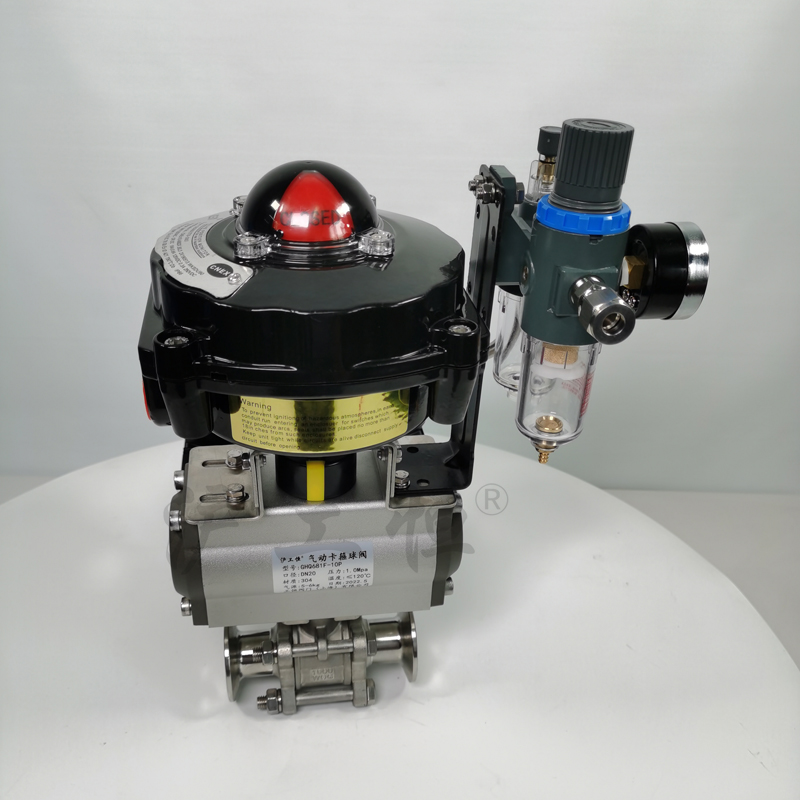

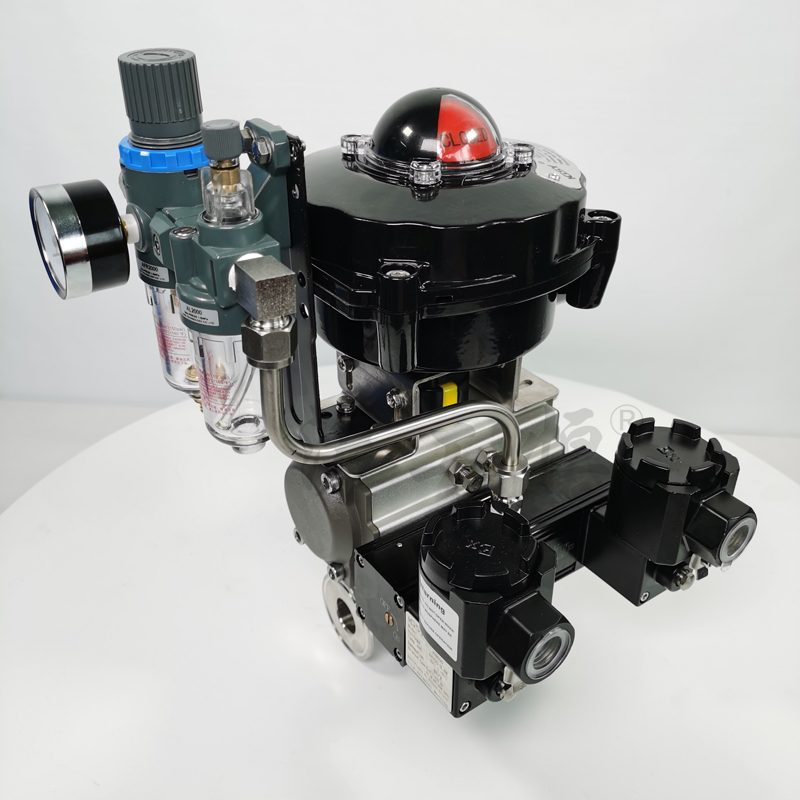

GHQ681F-10P气动卡箍快装球阀，防爆气动快接球阀
类别：气动阀门 日期：2022-07-28
Q681F气动卫生级快装球阀产品简介：
气动卫生级球阀Q681F气动卫生级快装球阀/气动卫生级卡箍球阀/气动卫生级快接球阀/气动卫生级卡盘球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生且容易清洗。两端为卡箍连接方便拆卸、清洗、维修。广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
产品特点:
1、孔径大小与管道致，不产生沉淀物。
2、流道内壁240Grit抛光，保证流道畅通无阻。
3、采用全包的PTFE密封没有死角，易清洗。
执行机构
采用新型ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
Q681F气动三通球阀 气动卫生级三通球阀技术参数：
| 公称通径 | DN15～DN102(mm) |
| 公称压力 | PN1.0MPa |
| 结构形式 | 三通T型、三通L型 |
| 阀座密封 | 聚四氟乙烯(PTFE)≤180℃ |
| 链接方式 | 卡箍快装式连接 |
| 阀体材质 | 不锈钢304、316、316L |
| 球芯材质 | 不锈钢304、316、316L |
| 作用形式 | 单作用式（弹簧复位）常开常闭、双作用(气开气关) |
| 控制方式 | 切断式（开关控制）、调节型（4-20mA信号实现调节功能） |
1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
附件选项
根据不同控制和要求可选择下列附件：
回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。
电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。
三联件：可对气源稳压、过滤、气缸加润滑油。手轮机构：转动手轮机构，可实现手动开、关阀。
电气定位器：输入4～20mA信号,实现阀门调节功能。
