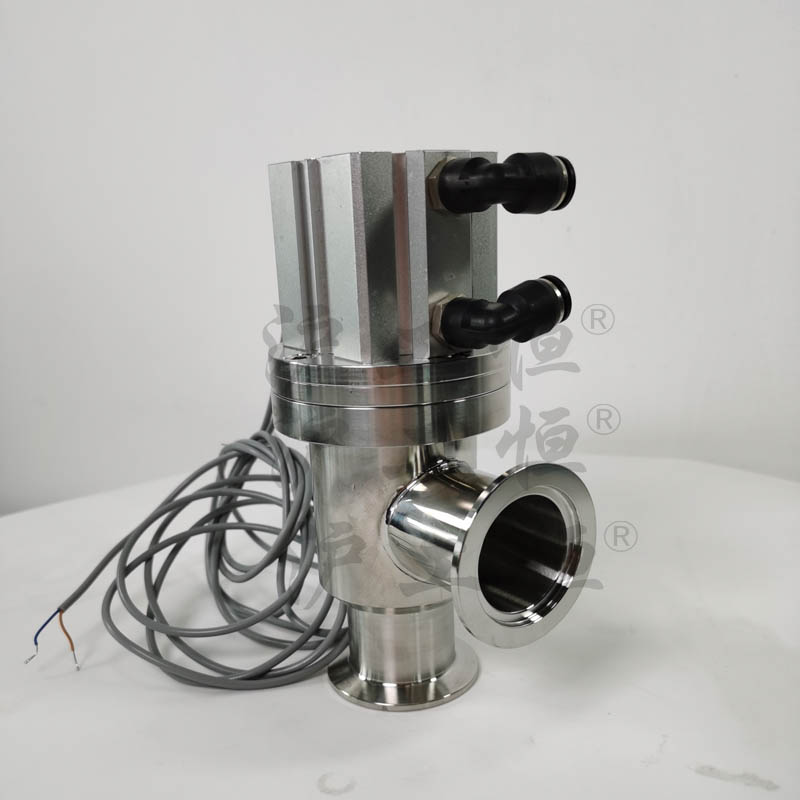

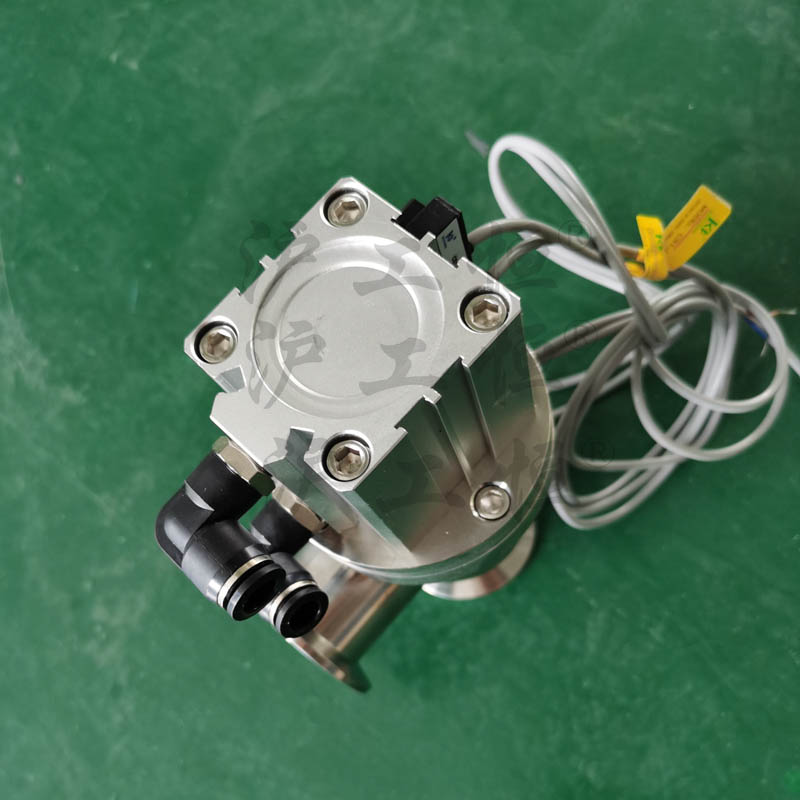

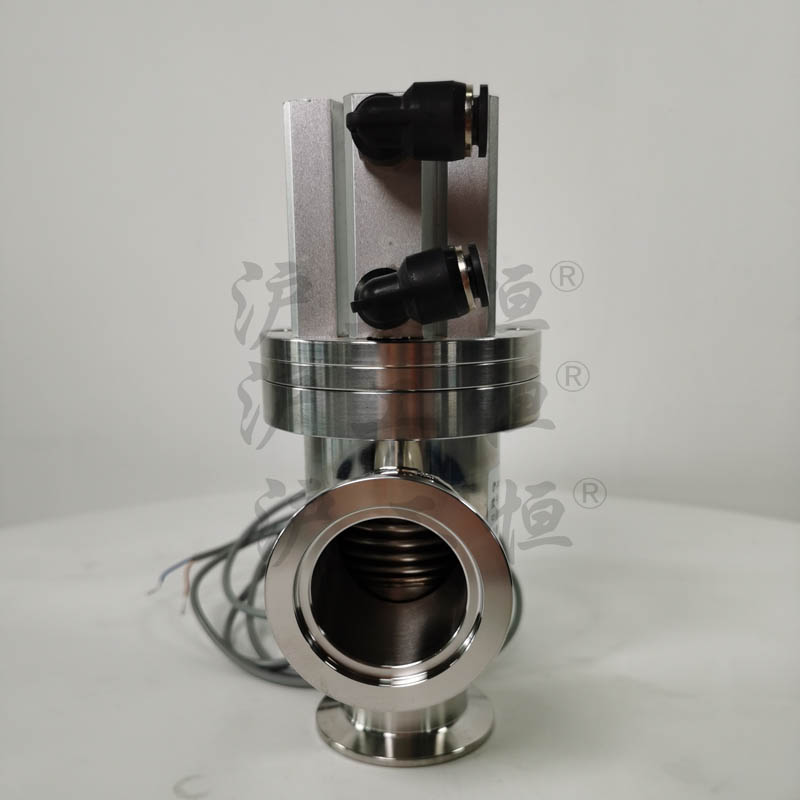

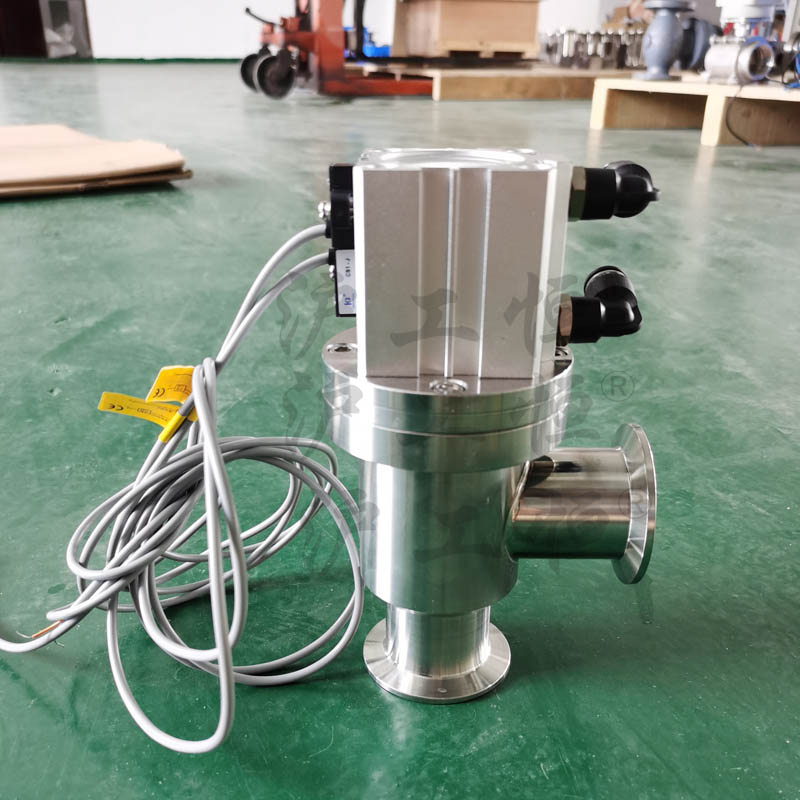

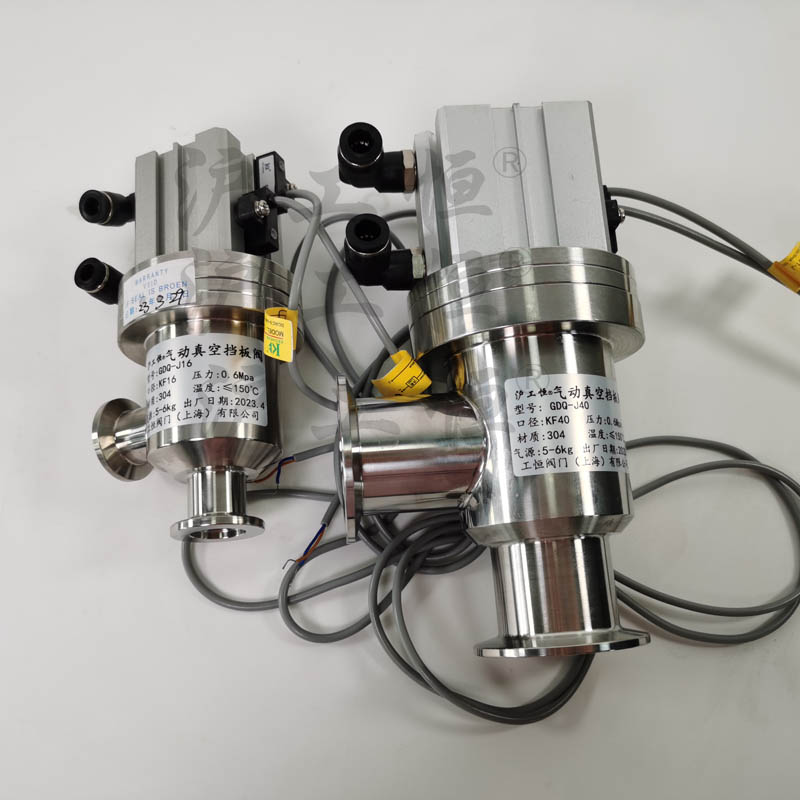

GDQ型气动高真空挡板阀 不锈钢卡箍焊接连接电磁
类别：气动阀门 日期：2023-04-28
品牌
适用范围
功能用途
连接形式
驱动方式
流动方向
适用介质
公称通径
连接方式
密封形式
工作温度
是否定制
可售卖地
材质
类型
型号
GDQ-J-A系列常闭型气动高真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。
连接及外形尺寸
| 型号 | 通径（DN） | ΦD | ΦB | A | 法兰标准 |
| GDQ-J10A/KF | 10 | 30 | 12.2 | 30 | GB4982 |
| GDQ-J16A/KF | 16 | 30 | 17.2 | 40 | GB4982 |
| GDQ-J25A/KF | 25 | 40 | 26.2 | 50 | GB4982 |
| GDQ-J40A/KF | 40 | 55 | 41.2 | 65 | GB4982 |
| GDQ-J50A/KF | 50 | 75 | 52.2 | 70 | / |
活套法兰连接及外形尺寸
| 型号 | 通径（DN） | ΦD | ΦB | A | n-ΦC | DNy（预抽口） | 法兰标准 |
| GDQ-J50A | 50 | 110 | 90 | 70 | 4-Φ9 | / | GB/T6070 |
| GDQ-J63A | 63 | 130 | 110 | 88 | 4-Φ9 | / | GB/T6070 |
| GDQ-J80A | 80 | 145 | 125 | 88 | 8-Φ9 | / | GB/T6070 |
| GDQ-J100A | 100 | 165 | 145 | 108 | 8-Φ9 | / | GB/T6070 |
| GDQ-J125A | 125 | 200 | 175 | 128 | 8-Φ11 | / | GB/T6070 |
| GDQ-J（S）150A | 150 | 220 | 195 | 138 | 8-Φ11 | DN40（GB4982） | JB919 |
| GDQ-J（S）160A | 160 | 225 | 200 | 138 | 8-Φ11 | DN40（GB4982） | GB/T6070 |
| GDQ-J（S）200A | 200 | 285 | 260 | 200 | 12-Φ11 | DN50（GB/T6070） | GB/T6070 |
| GDQ-J（S）250A | 250 | 335 | 310 | 208 | 12-Φ11 | DN50（GB/T6070） | GB/T6070 |
| GDQ-J（S）300A | 300 | 380 | 350 | 250 | 8-Φ14 | DN80（GB/T6070） | JB919 |
| GDQ-J（S）320A | 320 | 425 | 395 | 250 | 12-Φ14 | DN80（GB/T6070） | GB/T6070 |
| GDQ-J（S）400A | 400 | 510 | 480 | 330 | 16-Φ14 | DN100（GB/T6070） | GB/T6070 |
| ①GDQ-J（S）400A | 400 | 500 | 465 | 330 | 16-Φ14 | DN100（GB/T6070） | JB919 |
| GDQ-J（S）500A | 500 | 610 | 580 | 360 | 16-Φ14 | DN125（GB/T6070） | GB/T6070 |
| GDQ-J（S）600A | 600 | 710 | 670 | 450 | 12-Φ21 | DN160（GB/T6070） | JB919 |
