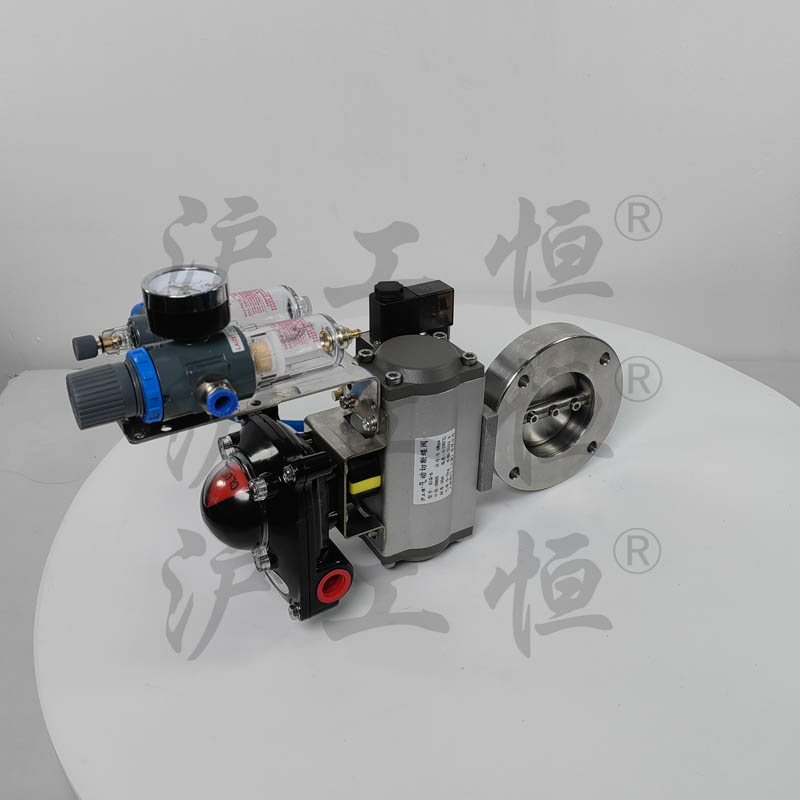

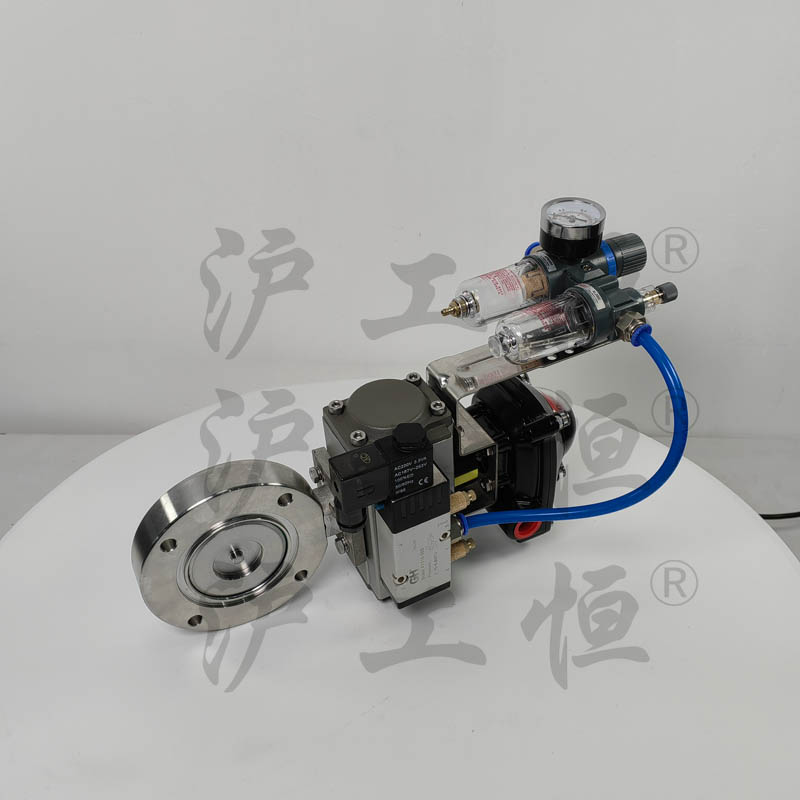

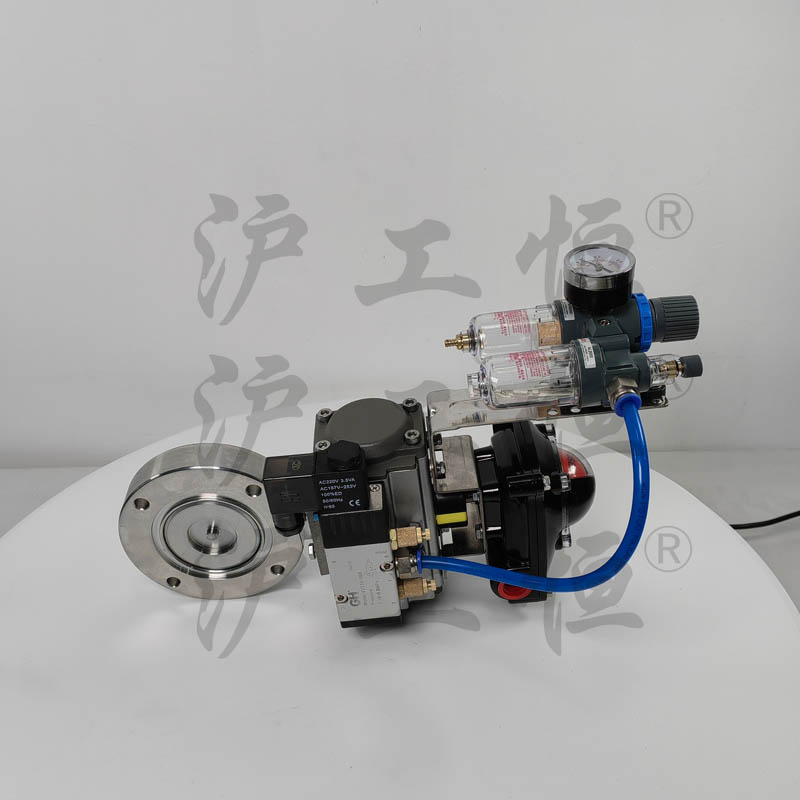

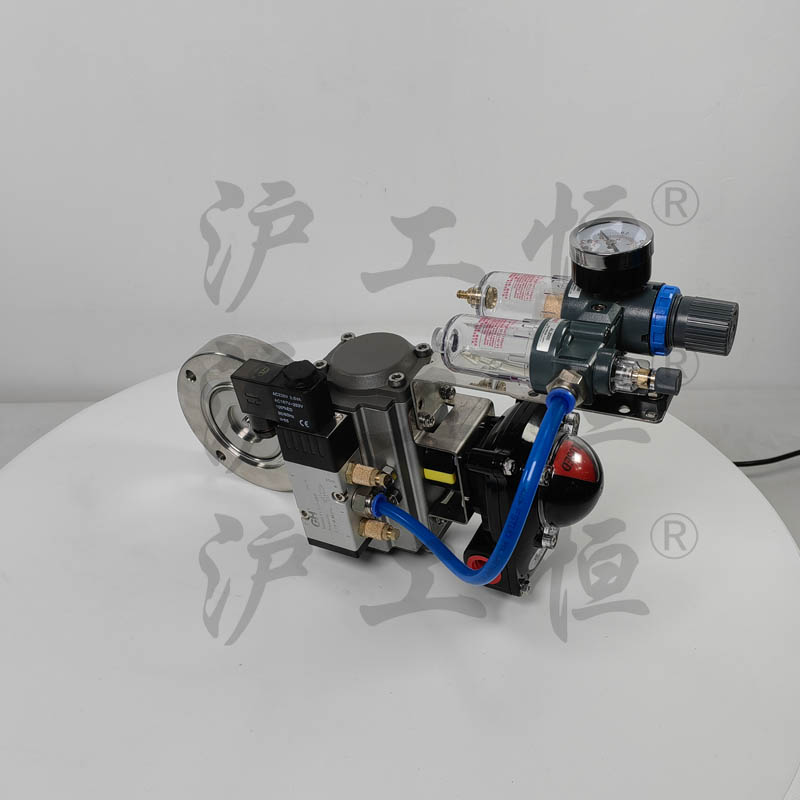

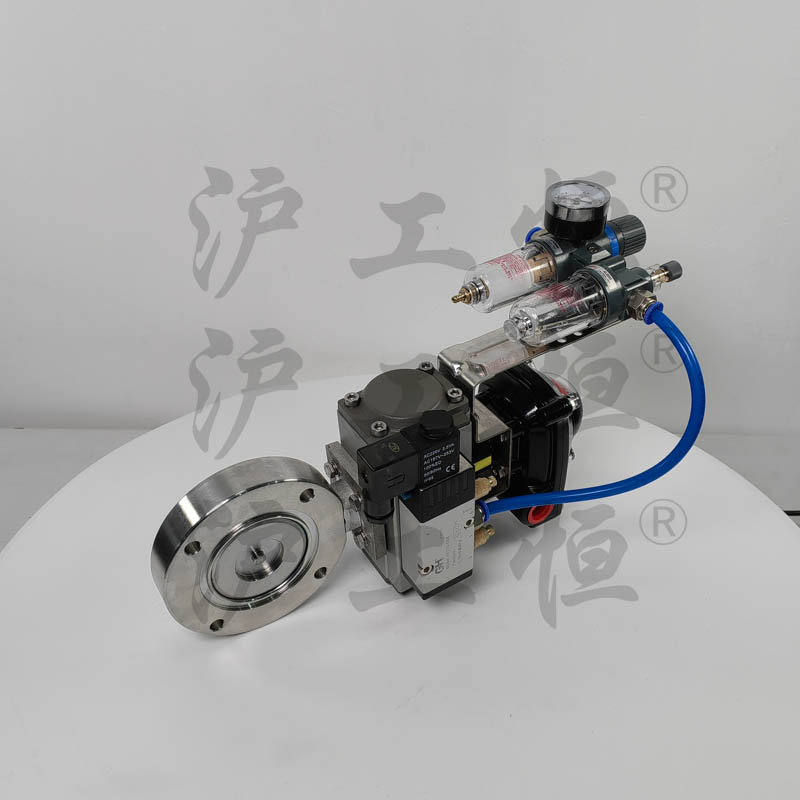

Play GIQ-6气动不锈钢三偏心硬密封蝶阀 高温蒸汽法
类别：气动阀门 日期：2023-07-07
品牌
公称直径
数量
是否支持加工定制
是否进口
包装规格
产地
功能用途
适用范围
颜色
连接形式
驱动方式
可售卖地
材质
型号
GIQ双作用开关型气动高真空切断蝶阀产品说明
本实用 涉及电磁换向阀技术领域，具体为一种GIQ型系列气动高真空蝶阀。气动执行器是以压缩空气为动力，通过电磁换向阀改变气路方向，推动活塞齿条、齿轮的机械运动，一角行程输出扭矩来驱动蝶阀，作启闭运动，从而达到接通或切断真空管路中气流的目的。是目 种 的气动执行器控制的气动真空蝶阀，它可分为双作用和但作用（弹簧复位）气缸。可选择配反馈信号装置及电器阀门定位器，使用的工作介质为洁净的空气或不含颗粒粉尘的非腐蚀性气体。真空蝶阀在开位、关位都有自锁功能，阀板可承受0.3MPa的气体压力，不怕振动，可在任意位置安装，阀杆不窜动。
GIQ双作用开关型气动高真空切断蝶阀背景技术：
蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动，在管道上主要起切断和节流作用，蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀 用于系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，传统的蝶阀，在启闭的时候力矩大，不便于工作人员操控，且传统的蝶阀的零部件都是固定在阀体表面，不便于更换，从而不便于工作人员安装、拆卸和运输。GIQ型气动高真空蝶阀通常把带有密封槽的法兰连接到长期处于真空状态的一段，而法兰另一面连接在经常放大器一侧，正向使用蝶阀，有利于增加阀板的密封力。真空密封连接可分静密封和动密封。当气动高真空蝶阀以柔性密封连接时在真空橡胶时，是采用放气量较小的真空橡胶制成的厚壁管；多用于口径小于50mm的机械真空泵入口处与被抽气的管道相连接，借以减少机械泵工作时产生的振动对真空系统的影响。当然也可以用于连接在玻璃管，金属管及其他相关的元件的连接上。橡胶管与被连接件之间的连接是通过 的管接头实现的。
GIQ型气动高真空蝶阀的特点:
- 真空蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。
- 蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。
| GIQ气动高真空蝶阀执行器技术参数 | GIQ气动高真空蝶阀阀体参数 | ||
| 类 型 | 双作用活塞式、弹簧复位式 | 公称通径 | DN32～400mm |
| 气源压力 | 双作用：2-8bar/单作用：4-8bar | 压力范围 | 105～1.3×10-4Pa |
| 输出力矩 | 双作用：4N·M～10560N·M | 阀轴材质 | 不锈钢 |
| 单作用：7N·M～2668N·M | 阀体材质 | 不锈钢 | |
| 工作温度 | 常温型：-20℃～80℃（丁橡胶O型圈） | 阀板材质 | 不锈钢 |
| 高温型：-20℃～160℃（氟橡胶O型圈） | 阀座密封 | 丁橡胶、氟橡胶 | |
| 动作范围 | 0～90°±5° | 结构形式 | 中线型 |
| 接口螺纹 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 温度 | 丁橡胶-25～+80℃、氟橡胶-30～+150℃ |
| GTD110～GTD350/ATD100～200 G1/4″ | 适用介质 | 空气、非腐蚀性气体 | |
| 阀位信号 | 定位器：4～20mA/回信器：全开全关信号 | 特点 |
安装方便、流量大、流阻小 |
