GHMBQYF-16RL小容量5ML在线取样阀
类别:取样阀日期:2024-05-30
概述:

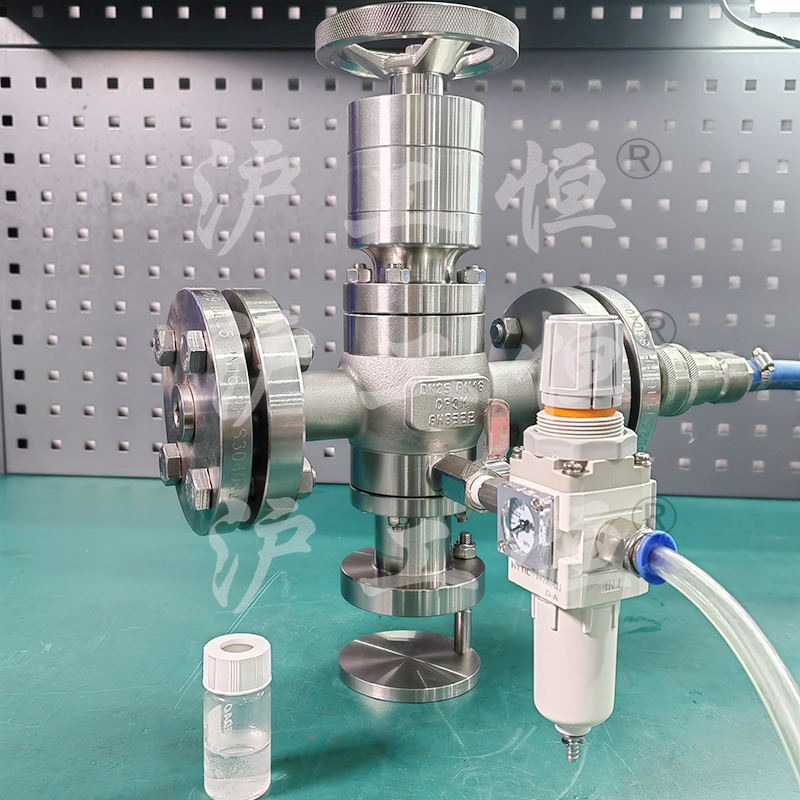

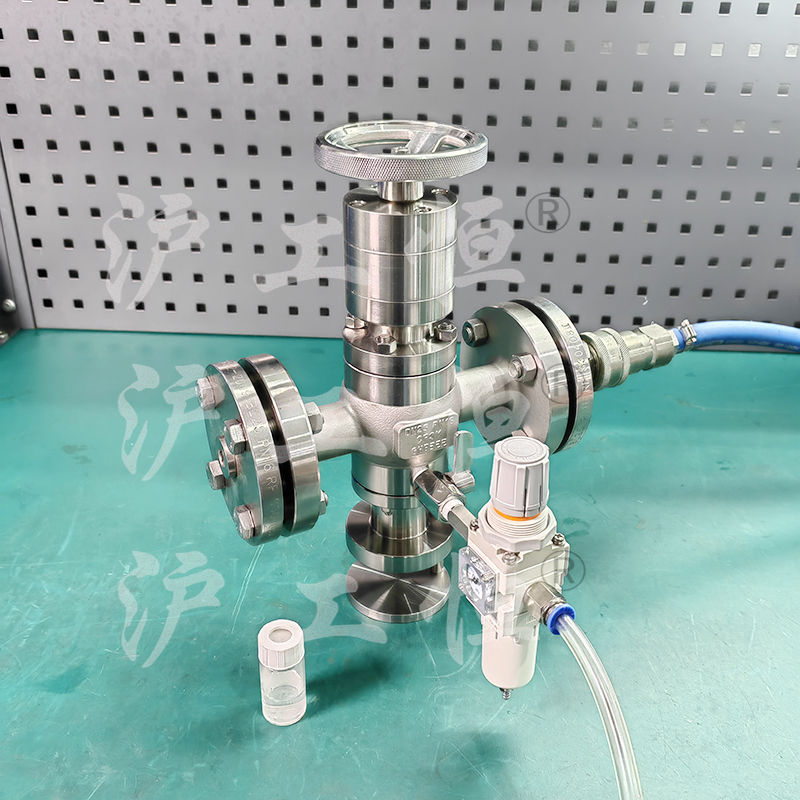

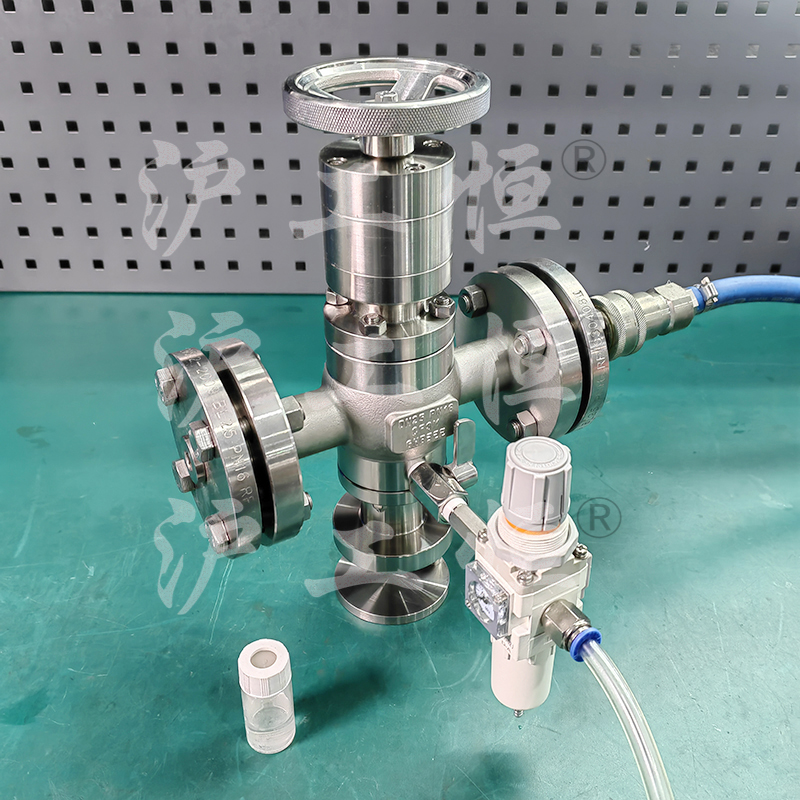

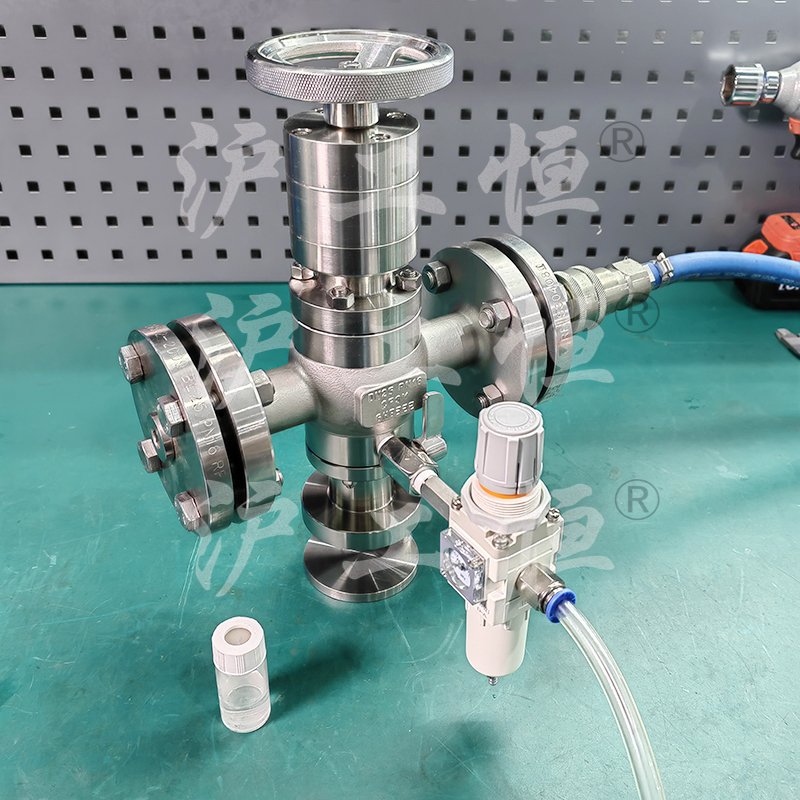

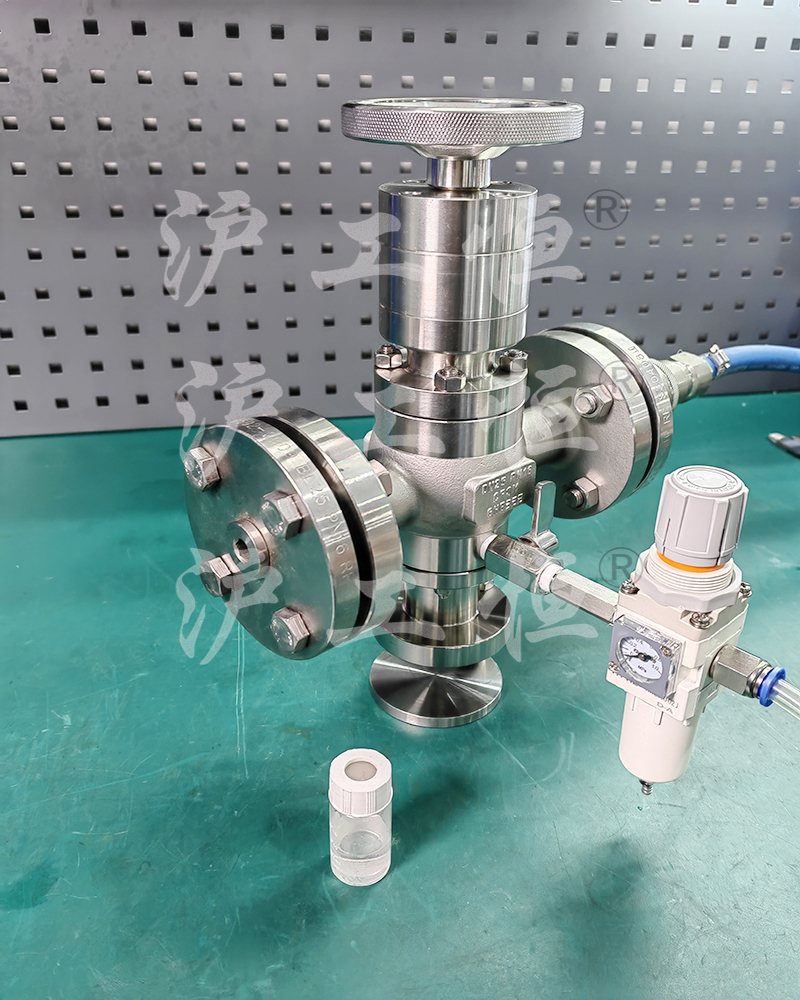

GHMBQYF-16RL小容量5ML密闭在线取样阀,GHMBQYF-16RL小容量5ML密闭在线取样阀主要用于小容量取样,容量范围为1~30ML,可精确控制容量,GHMBQYF-16RL小容量5ML密闭在线取样阀主要有阀体、阀芯、阀杆、阀座、取样针,吹扫阀、减压阀、密闭取样瓶组成,取样瓶为可拆卸设计,试样进入取样瓶内,配套的瓶盖可将取样瓶密封,避免污染试样,取样阀流道无滞留、无流阻设计,不影响流量,阀杆通过手轮旋转带动阀杆及阀芯,阀芯上下提拉,可精确控制流量,精确控制取样量,使试样进入取样瓶内,取样瓶可选透明和避光两种,本取样阀广泛应用在制药、化工、食品行业。
二、标准规格
公称通径 | DN15~100 |
公称压力 |
PN0.6~6.4Mpa ANSI Class150~300 JIS 10K,30K |
取样量 | 不定量 |
取样容量 | 80~1000ml |
安装方式 |
水平 垂直(可选) |
尺寸标准 | 国标、美标、日标 |
阀体材质 |
不锈钢 (304, 304L, 316, 316L), 不锈钢衬氟(304+F46,306L+F46,304+PFA) 钛、Ti、哈士合金、HC276、锆、Zr702 |
取样瓶材质 | 高硼硅玻璃、PP、PFA |
阀座材质 | 本体材质、聚四氟乙烯(PTFE)、对位聚苯(PPL) |
控制方式 | 手动 |
设计依据 | GB 标准 Standard |
设计标准 | GB/12224-2005 ANSI B16.34 |
连接方式 | 内螺纹、外螺纹、焊接、法兰、卡箍 |
试验和检验 | GB/T13927-2008 |
三、主要特点
1、本取样阀可以安装在主管线上,通道无流阻设计,不影响主管线流量。
2、阀盖双密封设计,杜绝介质外漏。
3、阀杆双密封设计,阀杆采用O型圈与填料双重密封,杜绝介质外漏。
4、取样出口锥形密封,精确调节流量,实现所需取样量。
5、力矩轻,可单手操作取样,提高了取样的安全性。
6、阀体一体式精密铸造,经过固溶处理,杜绝晶间腐蚀。
